摘要。EPPTC 将 Molex 503429-0000 归入 CLIK-Mate 线对板连接器系列。Molex 官方 503429 系列表把 5034290000 列为 1.50 mm 间距 CLIK-Mate 接口使用的公端镀锡压接端子，并公开了导线尺寸与绝缘外径等目录字段。本文的重点不是复述参数，而是说明怎样把这些字段转成可追溯的压接前资料包。本文不批准导线、胶壳、针座、压接机、手动工具、压接高度、拉力限值、替代料、成品线束、库存或价格。
先锁定准确端子身份
从 EPPTC 的 503429-0000 产品记录 开始，在 BOM、询价单和检验记录中保留完整制造商料号。 Molex 503429 官方系列表 是目录身份的第一方依据，同时也显示系列内存在不同端子记录，因此不能只写“CLIK-Mate 端子”。资料台账应保存本次查阅的网址、版本或访问日期、镀层说明、包装方式以及未关闭的问题，避免后续人员把近似型号混入同一工艺。
把目录范围与工艺设定分开
官方系列表给出了 5034290000 的标称导线尺寸和绝缘外径范围，这些字段适合初步筛选候选导线，但不能替代导体绞合、表面处理、绝缘材料、剥线长度、喇叭口、刷尾、压接高度、压接宽度或验收限值。工艺放行前，应把准确的生产导线规格与适用的 Molex 应用资料、拟用设备和现行工装文件绑定。目录记录、作业文件和检验计划应分别受控，不能用一张网页截图代替全部依据。
用应用规范建立问题清单
另一份依据是 Molex CLIK-Mate 1.5 双排应用规范 明确提到 5034290000，并说明端子结构及操作注意事项。可据此建立端子方向、导线准备、压接、插入和检验问题清单，但不能把文件中的插图或系列示例当成某个拟用胶壳的批准证据。如果项目采用单排或其他 CLIK-Mate 配置，应取得准确适用的文件，并记录文件为什么适用于该配置。
核对插壳要求，但不虚构兼容关系
另一份依据是 Molex 503149 产品规范 ，其中讨论了将 5034290000 插入指定插头胶壳系列的事项。这项资料只有在文件规定的范围和版本内才构成证据，不能推导出所有 CLIK-Mate 胶壳或针座均可与该端子对接，也不能证明替代关系。应分别列出拟用端子、胶壳、针座、回路数、防错结构和镀层选项的完整制造商料号，再依据现行受控图纸与规范逐项核对。

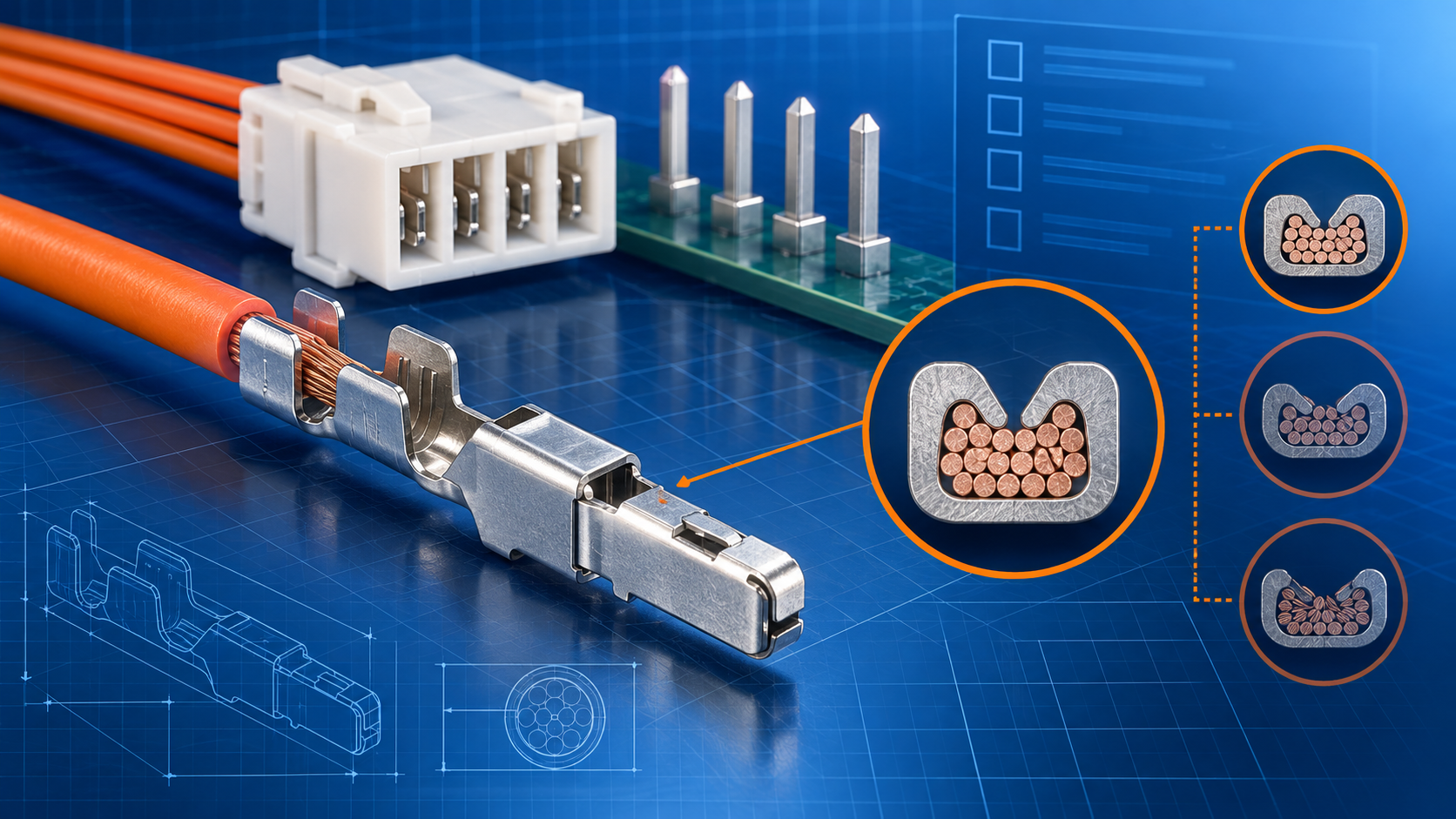

形成可放行的压接前清单
有效的资料交接应把未知项显式列出，同时把商务信息与制造证据分开管理。
- 记录 Molex 503429-0000 及本次查阅的准确官方文件。
- 附上已批准的导线规格，包括导体结构与绝缘外径。
- 以完整制造商料号标识拟用胶壳和针座。
- 针对选定生产方式索取现行压接机、模具或手动工具资料。
- 明确压接截面、拉力试验与外观验收的责任方和依据版本。
- 替代料、镀层变化或系列兼容性在取得文件前均作为待确认项。
谨慎使用 EPPTC 关联导航
可通过 Molex 品牌页、 端子类别页、 CLIK-Mate Wire-to-Board Connectors 系列页 和 智能家居应用页 查找彼此独立的目录记录。这些页面只用于导航。共享品牌、类别、系列或应用标签，不能证明对接、工装、电气性能、替代关系或适用性。
常见问题
能否把公开导线范围直接写入压接设定？
不能。它只能用于筛选；还要用准确导线结构、现行应用文件和工装文件完成核对。
503429-0000 是否代表一个完整连接器？
不是。它只识别一个端子记录；完整接口还需要胶壳、针座、回路配置、导线、工装和过程控制的准确记录。
其他 CLIK-Mate 端子能否直接作为替代料？
不能。系列关联不是替代证据。任何变更都应比较准确的制造商资料，并由项目责任流程批准。
结论
Molex 503429-0000 的压接前核对，应从准确料号与可追溯第一方来源开始，再把工装、导线和接口假设转成明确的验证任务。如需按料号整理询问资料，请携带拟用胶壳、针座、导线规格与现有受控文件 联系连信联电子 。
