产品技术规格
| 1 | 11.79 |
|---|---|
| 1000 | 6.273 |
| 20 | 11.228 |
| 250 | 6.587 |
| 50 | 6.775 |
| 500 | 6.399 |
| Allowable Current(Ref.) | 40A(Ref) |
| batch | ZK |
| Classified Parts | Housing |
| Clip installation structure | NO |
| Color | GRAY |
| Compatible holesize (mm) | Min |
| Compatible platethickness (mm) | Min |
| Connection Type | Wire Harness Connector |
| Dummy plug | 7157-3583 |
| Electric current classification | LARGE |
| Family | 58 Connector Y Type |
| Height | 28.45 |
| Hybrid | NO |
| Installation possible part | 7157-6800-80 |
| Insulation resistance | 250Megohm Min.(at 500VDC) |
| Length | 59.8 |
| Low-voltagelow-currentresistance | 2milli ohm Max.(Initial) |
| Male/Female | Male |
| Materials | PBT |
| Mating Part Numbers | 7123-4220-40 |
| Number of Poles | 2 |
| Product drawing | https://connector.yazaki-group.com/common/ProductImage/draw/7222-4220-407222422030:R_DRAW.pdf |
| Product Specifications PDF | https://connector.yazaki-group.com/common/ProductImage/standard/7222-4220-40CE19-EN-0007_PRODUCT_STANDARD.pdf |
| Product standard No. | CE19-EN-0007 |
| Size (mm)(Outer shape of parts) | Length |
| Tab size (mm) | 9.5 |
| Temperature Range | -40 to 120deg.C |
| Terminal | 7114-32507114-3251 |
| Unsealed/Seald | Sealed |
| Width | 33 |
| Wire seal | 7157-3580-607157-3581-80 |
| Withstand voltage | 1000V AC (1min.) |
| Yazaki Part Number | 7222-4220-40 |
| 主体颜色 | 灰色 |
| 交期 | 39-48周 |
| 产品名称 | 7222-4220-40 (YAZAKI) |
| 产品描述 | 58连接器 Y类型 端子盒 2P 公 |
| 产品规格编号 | YPES-11-04-013 |
| 产地 | 日本/JPN |
| 低电压低电流电阻 | 2mΩ以下(初期值) |
| 使用温度范围 | -40℃～120℃ |
| 允许电流 | 40A(参考值) |
| 公端/母端 | 公端 |
| 卡扣安装构造 | 没有 |
| 品名 | 塑壳 |
| 品牌归属地 | 国际 |
| 基本分类 | 工控电气, 连接器 |
| 安装可能零部件 | 7157-6800-80 |
| 官方产品图片1 | https://connector.yazaki-group.com/common/ProductImage/product/7222-4220-40_SHORT_DRAWING.jpg |
| 宽度 | 33 |
| 年份批次 | 202507 |
| 替代型号 | 98Y0-00004（JiDC(济德)） |
| 材质 | PBT |
| 橡胶栓 | 7157-3580-60,7157-3581-80 |
| 混合 | NO |
| 电流区分 | 大電流 |
| 空塞子 | 7157-3583 |
| 端子尺寸 (mm) | 9.5 |
| 绝缘电阻 | DC500V 250MΩ以上 |
| 耐电压 | AC1000V(1分钟) |
| 连接器系统 | 线对线 |
| 配套端子 | 7114-3250,7114-3251 |
| 针位数 | 2 |
| 长度 | 59.8 |
| 防水类型 | 防水 |
| 高度 | 28.45 |
| 系列 | 58连接器 Y类型 |
产品资料

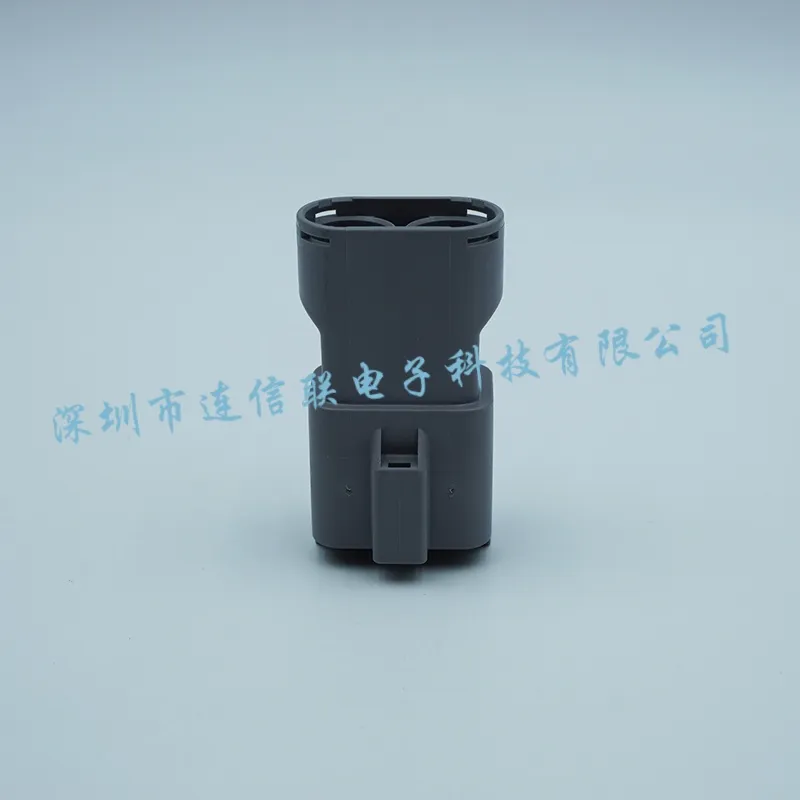

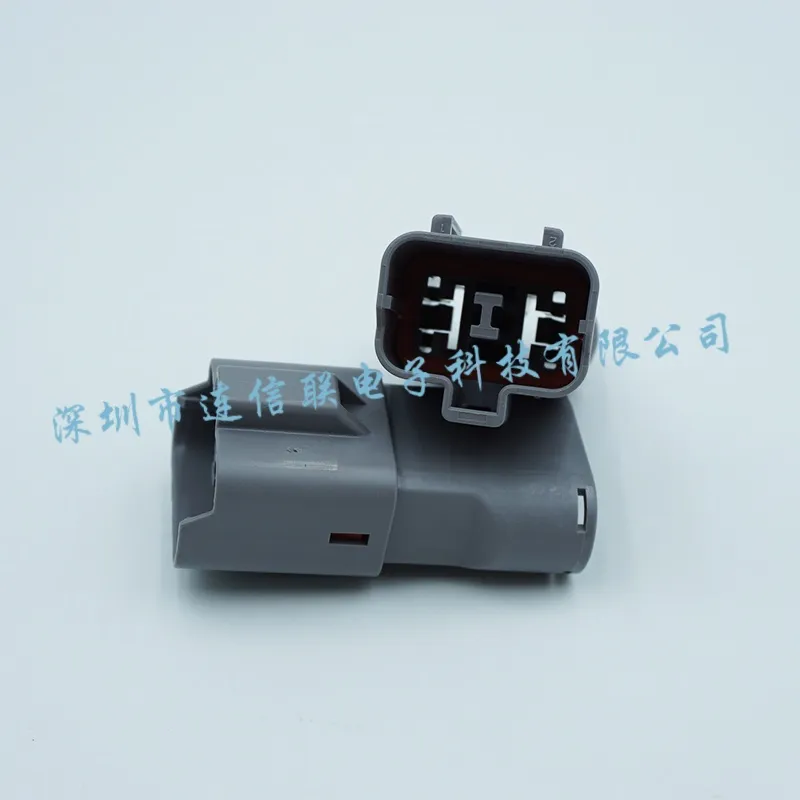

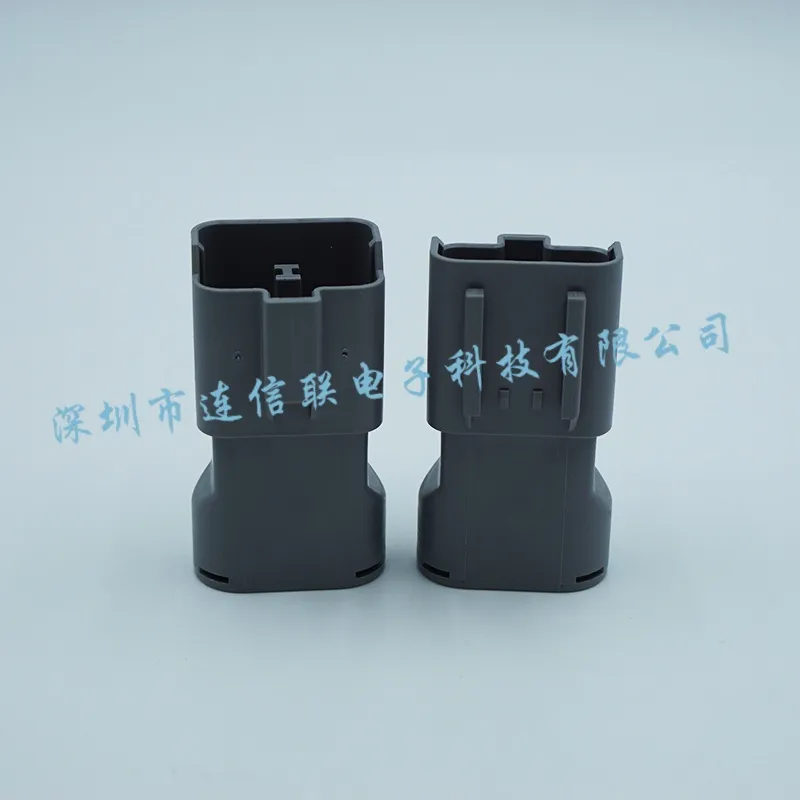

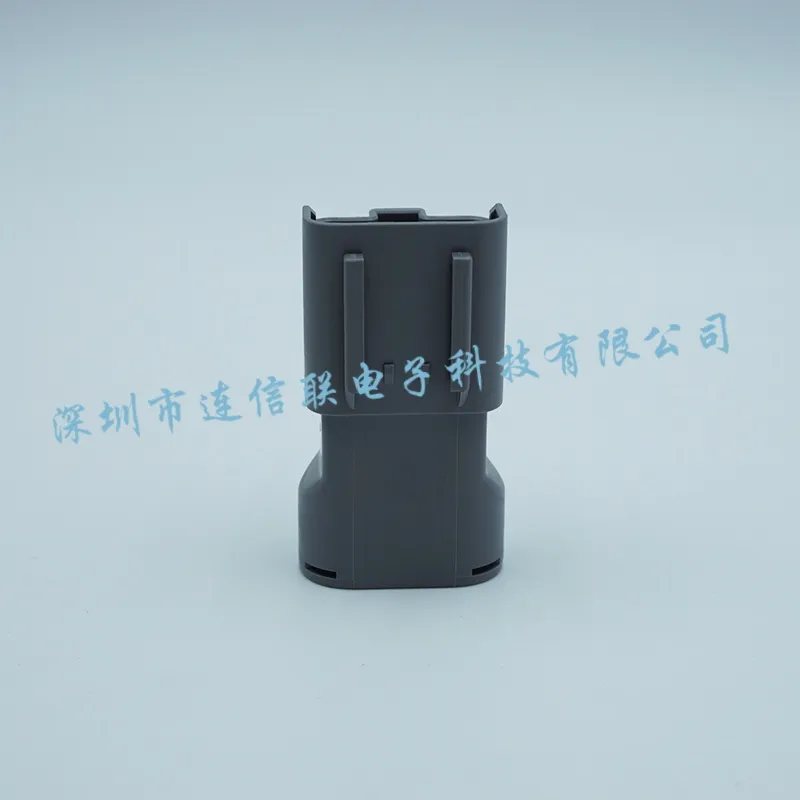

7222-4220-40
7222-4220-40 是 YAZAKI 的 端子盒产品。本页汇总官方技术资料、贸易合规、包装和国内供货信息。
品牌
YAZAKI
制造商
YAZAKI
产品类别
端子盒
技术参数
| 主体颜色 | 灰色 |
|---|---|
| 公端/母端 | 公端 |
| 品牌归属地 | 国际 |
| 系列 | 58连接器 Y类型 |
| 连接器系统 | 线对线 |
| 针位数 | 2 |
| 产品规格编号 | YPES-11-04-013 |
| 低电压低电流电阻 | 2mΩ以下(初期值) |
| 使用温度范围 | -40℃～120℃ |
| 允许电流 | 40A(参考值) |
| 卡扣安装构造 | 没有 |
| 安装可能零部件 | 7157-6800-80 |
| 宽度 | 33 |
| 材质 | PBT |
| 橡胶栓 | 7157-3580-60,7157-3581-80 |
| 混合 | NO |
| 电流区分 | 大電流 |
| 空塞子 | 7157-3583 |
| 端子尺寸 (mm) | 9.5 |
| 绝缘电阻 | DC500V 250MΩ以上 |
| 耐电压 | AC1000V(1分钟) |
| 配套端子 | 7114-3250,7114-3251 |
| 长度 | 59.8 |
| 防水类型 | 防水 |
| 高度 | 28.45 |
| Classified Parts | Housing |
| Family | 58 Connector Y Type |
| Mating Part Numbers | 7123-4220-40 |
| Connection Type | Wire Harness Connector |
| Unsealed/ Seald | Sealed |
| Male/ Female | Male |
| Number Of Poles | 2 |
| Tab Size (Mm) | 9.5 |
| Materials | PBT |
| Size (Mm)( Outer Shape Of Parts) | Length |
| Length | 59.8 |
| Width | 33 |
| Color | GRAY |
| Height | 28.45 |
| Hybrid | NO |
其他信息
| 产地 | 日本/JPN批量参考批次：202507 |
|---|---|
| 品名 | 塑壳 |
参数来自已配置的数据源，仅供选型参考；订购前请以制造商最新资料为准。
