产品技术规格
| 应用领域 | 汽车电子 |
|---|---|
| 1 | 2.729 |
| 18000 | 1.222 |
| 20 | 2.599 |
| 4500 | 1.283 |
| 900 | 1.32 |
| 9000 | 1.246 |
| Allowable Current(Ref.) | 6A(10P) |
| batch | ZK |
| Classified Parts | Housing |
| Clip installation structure | YES |
| Color | BLACK |
| Compatible holesize (mm) | Min |
| Compatible platethickness (mm) | Min |
| Connection Type | Wire Harness Connector |
| Dummy plug | 7158-3169-40 |
| Electric current classification | VERY SMALL |
| Family | RH Connectors |
| Handling manual No. | YPES-15-501 |
| Handling manual PDF | https://connector.yazaki-group.com/common/ProductImage/manual/7282-8852-30YPES-15-501_MANUAL.pdf |
| Height | 14.5 |
| Hybrid | NO |
| Insulation resistance | 100Megohm Min.(at 500VDC) |
| Length | 34.1 |
| Low-voltagelow-currentresistance | 8milli ohm Max.(Initial) |
| Male/Female | Male |
| Materials | PBT |
| Mating Part Numbers | 7283-8852-30 |
| Number of Poles | 3 |
| Product drawing | https://connector.yazaki-group.com/common/ProductImage/draw/7282-8852-307282885230:R_DRAW.pdf |
| Product Specifications PDF | https://connector.yazaki-group.com/common/ProductImage/standard/7282-8852-30CE19-EN-0005_PRODUCT_STANDARD.pdf |
| Product standard No. | CE19-EN-0005 |
| Size (mm)(Outer shape of parts) | Length |
| Tab size (mm) | 0.64 |
| Temperature Range | -40 to 125deg.C |
| Terminal | 7114-4415-027114-4416-027114-4417-027114-4415-087114-4416-087114-4417-08 |
| Unsealed/Seald | Sealed |
| Width | 20.4 |
| Wire seal | 7158-3165-907158-3166-607158-3167-807158-3168-80 |
| Withstand voltage | 1000V AC (1min.) |
| Yazaki Part Number | 7282-8852-30 |
| 主体颜色 | 黑色 |
| 交期 | 39-48周 |
| 产品名称 | 7282-8852-30 (YAZAKI) |
| 产品描述 | RH连接器 端子盒 3P 公 |
| 产品规格编号 | YPES-11-04-080 |
| 产地 | 德国/DEU |
| 低电压低电流电阻 | 8mΩ以下(初期值) |
| 使用温度范围 | -40℃～125℃ |
| 允许电流 | 6A(10P) |
| 公端/母端 | 公端 |
| 卡扣安装构造 | 有 |
| 品名 | 塑壳 |
| 品牌归属地 | 国际 |
| 基本分类 | 工控电气, 连接器 |
| 官方产品图片1 | https://connector.yazaki-group.com/common/ProductImage/product/7282-8852-30_SHORT_DRAWING.jpg |
| 宽度 | 20.4 |
| 年份批次 | 202602 |
| 排数 | 1排 |
| 替代型号 | 92Y1-00003（JiDC(济德)） |
| 材质 | PBT |
| 橡胶栓 | 7158-3165-90,7158-3166-60,7158-3167-80,7158-3168-80 |
| 混合 | NO |
| 电流区分 | 微小電流 |
| 空塞子 | 7158-3169-40 |
| 端子尺寸 (mm) | 0.64 |
| 绝缘电阻 | DC500V 100MΩ以上 |
| 耐电压 | AC1000V(1分钟) |
| 触头材料 | PBT |
| 连接器系统 | 线对线 |
| 配套端子 | 7114-4415-02,7114-4415-08,7114-4416-02,7114-4416-08,7114-4417-02,7114-4417-08 |
| 针位数 | 3 |
| 长度 | 34.1 |
| 防水类型 | 防水 |
| 高度 | 14.5 |
| 接触件材质 | PBT |
| 系列 | RH连接器 |
产品资料

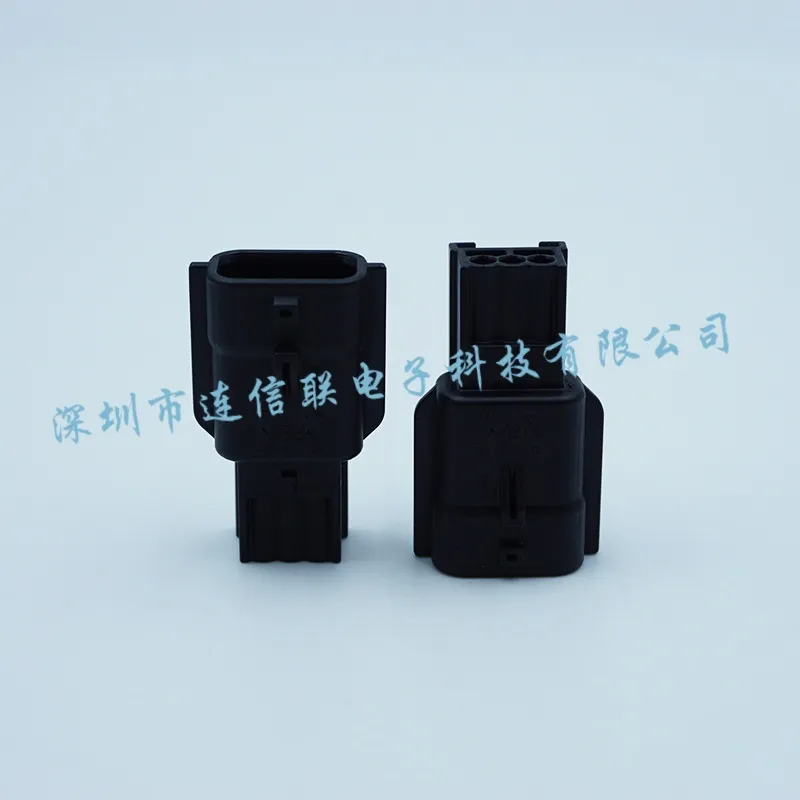

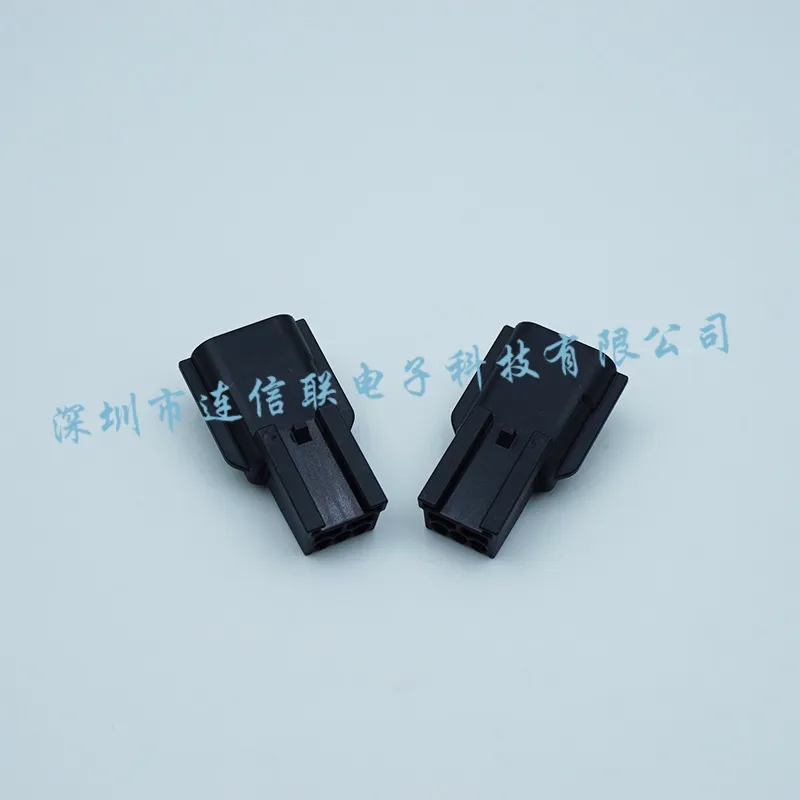

7282-8852-30
7282-8852-30 是 YAZAKI 的 端子盒产品。本页汇总官方技术资料、贸易合规、包装和国内供货信息。
品牌
YAZAKI
制造商
YAZAKI
产品类别
端子盒
技术参数
| 主体颜色 | 黑色 |
|---|---|
| 公端/母端 | 公端 |
| 品牌归属地 | 国际 |
| 系列 | RH连接器 |
| 连接器系统 | 线对线 |
| 针位数 | 3 |
| 产品规格编号 | YPES-11-04-080 |
| 低电压低电流电阻 | 8mΩ以下(初期值) |
| 使用温度范围 | -40℃～125℃ |
| 允许电流 | 6A(10P) |
| 卡扣安装构造 | 有 |
| 宽度 | 20.4 |
| 材质 | PBT |
| 橡胶栓 | 7158-3165-90,7158-3166-60,7158-3167-80,7158-3168-80 |
| 混合 | NO |
| 电流区分 | 微小電流 |
| 空塞子 | 7158-3169-40 |
| 端子尺寸 (mm) | 0.64 |
| 绝缘电阻 | DC500V 100MΩ以上 |
| 耐电压 | AC1000V(1分钟) |
| 配套端子 | 7114-4415-02,7114-4415-08,7114-4416-02,7114-4416-08,7114-4417-02,7114-4417-08 |
| 长度 | 34.1 |
| 防水类型 | 防水 |
| 高度 | 14.5 |
| Classified Parts | Housing |
| Family | RH Connectors |
| Mating Part Numbers | 7283-8852-30 |
| Connection Type | Wire Harness Connector |
| Unsealed/ Seald | Sealed |
| Male/ Female | Male |
| Number Of Poles | 3 |
| Tab Size (Mm) | 0.64 |
| Materials | PBT |
| Size (Mm)( Outer Shape Of Parts) | Length |
| Length | 34.1 |
| Width | 20.4 |
| Color | BLACK |
| Height | 14.5 |
| Hybrid | NO |
| Clip Installation Structure | YES |
其他信息
| 产地 | 德国/DEU批量参考批次：202602 |
|---|---|
| 品名 | 塑壳 |
参数来自已配置的数据源，仅供选型参考；订购前请以制造商最新资料为准。
