产品资料

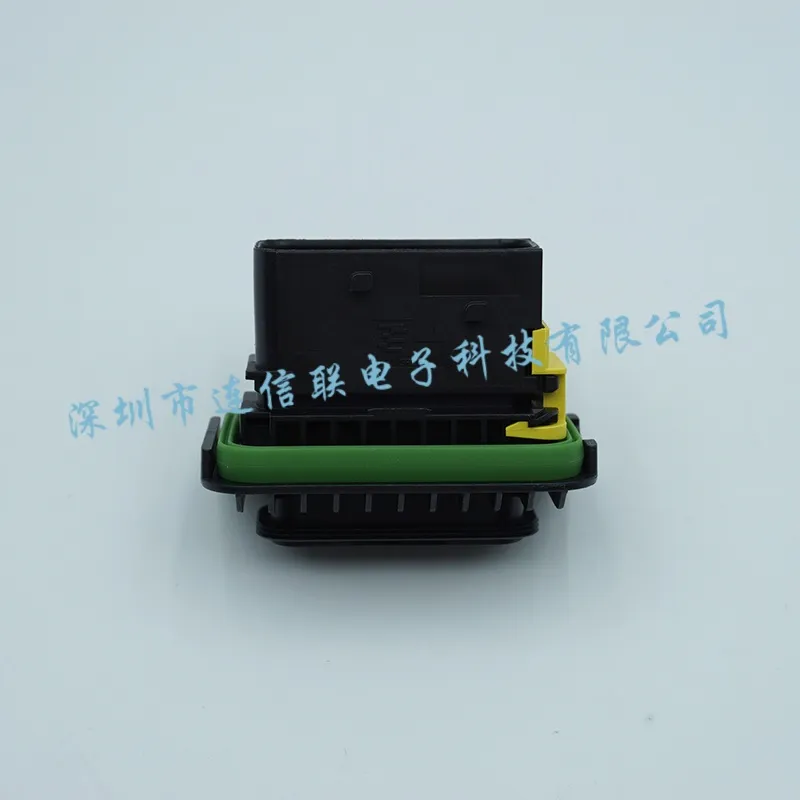

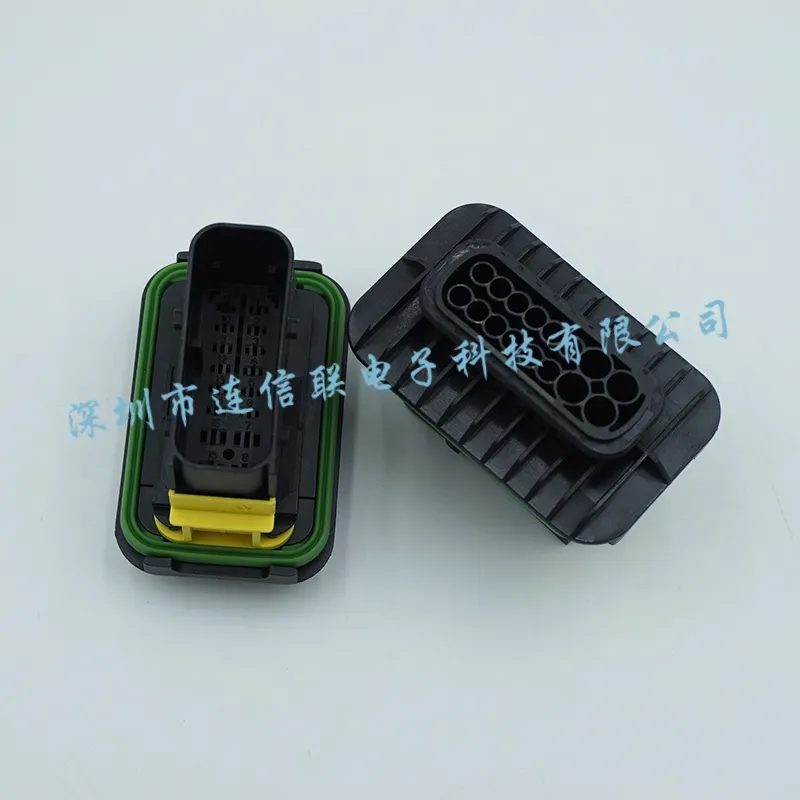

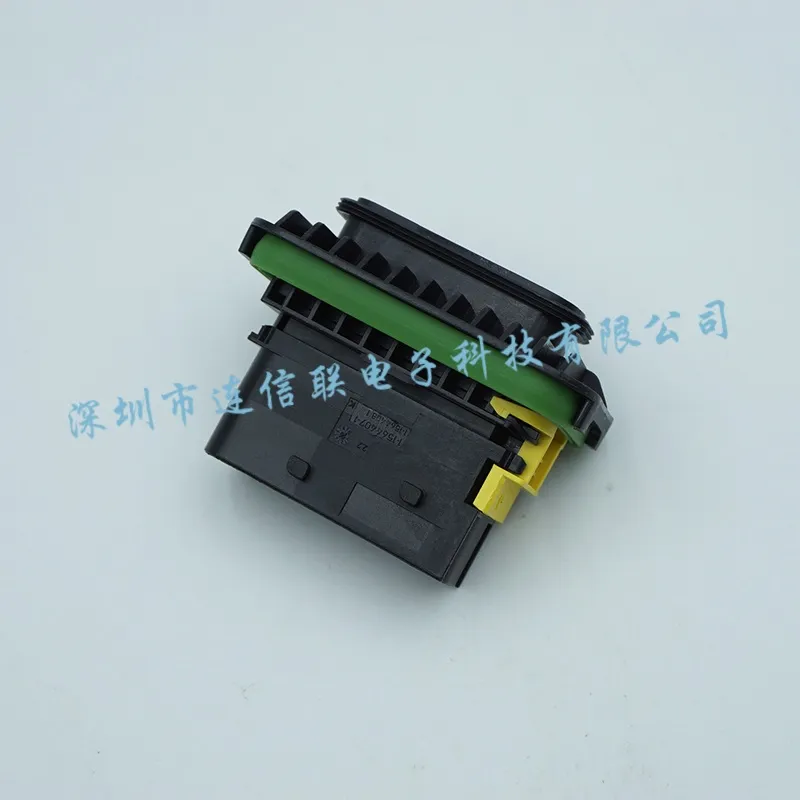

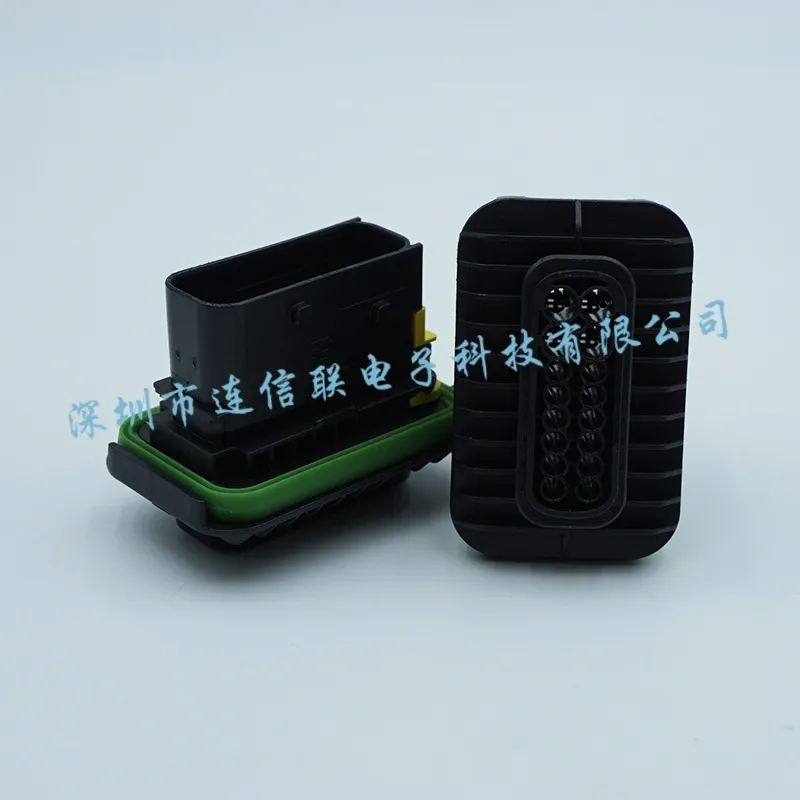

1-1564407-1
1-1564407-1 是 TE Connectivity / Raychem 的 Automotive Housings产品。本页汇总官方技术资料、贸易合规、包装和国内供货信息。
品牌
TE Connectivity / Raychem
制造商
TE Connectivity / Raychem
产品类别
Automotive Housings
技术参数
| 主体颜色 | 黑色 |
|---|---|
| 公端/母端 | 公端 |
| 包装方式 | 盒 |
| 品牌归属地 | 国际 |
| 安装类型 | 面板安装 |
| 排数 | 2 |
| 系列 | Heavy Duty Sealed Connector Series |
| 行距 | 6.91mm |
| 针位数 | 16 |
| 防护等级 | IP67 |
| 阻燃等级 | UL94 V-0 |
| TE内部编号 | 1-1564407-1 |
| 中心线（间距） | .157 in |
| 主要锁定特性 | 端子上 |
| 产品宽度 | 1.894 in |
| 产品长度 | 2.461 in |
| 出线角度 | 180° |
| 分类 | 汽车连接器护套 |
| 可密封性 | 是 |
| 可维修 | 是 |
| 外壳材料 | PBT GF |
| 子品牌 | TE Connectivity |
| 对接公端宽度 | .063 in |
| 封装数量 | 150 |
| 工作温度范围 | 158 °F、-40 – 284 °F |
| 工作电压 | 60 VDC |
| 应力消除 | 按附件添加 |
| 接合对准 | 带有 |
| 接合对准类型 | 键控 |
| 描述 | 16POS, MIXED,TAB HSG,ASSY,CODA |
| 标称电压架构 | 12 V |
| 混合型连接器 | 是 |
| 电路应用 | Signal |
| 端子位置保证 | 是 |
| 端子大小 | 1.6mm |
| 能够保证连接器位置 | 否 |
| 连接器和壳体类型 | 公端子护套 |
| 连接器和键控代码 | A |
| 连接器形状 | 矩形 |
| 连接器系统 | 线到线 |
采购与包装
| 最小订购量 | 1 |
|---|---|
| 订购倍数 | 1 |
| 工厂库存 | 0 |
合规信息
| CNHTS | 8547200000 |
|---|---|
| TARIC | 8547200090 |
| CAHTS | 8538903900 |
| USHTS | 8538906000 |
| JPHTS | 853890000 |
| MXHTS | 8538900100 |
| BRHTS | 85389090 |
| ECCN | EAR99 |
| Country of Origin | Germany |
| Assembly Country of Origin | Not available |
| Country of Diffusion | Not available |
| RoHS状态 | RoHS Compliant |
参数来自已配置的数据源，仅供选型参考；订购前请以制造商最新资料为准。
