产品资料

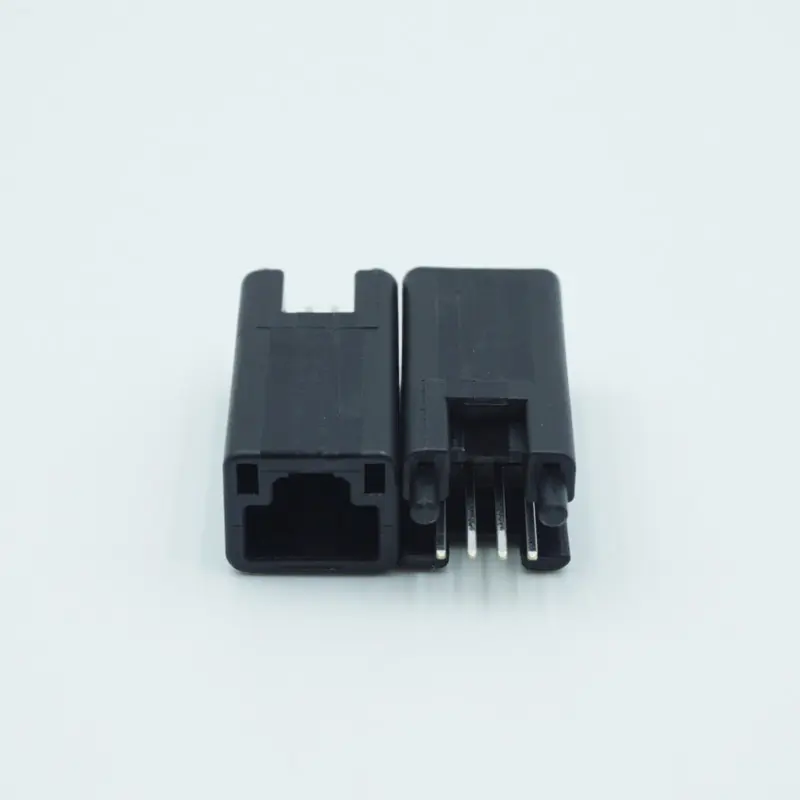

1376515-1
1376515-1 是 TE Connectivity 的 Automotive Headers产品。本页汇总官方技术资料、贸易合规、包装和国内供货信息。
品牌
TE Connectivity
制造商
TE Connectivity
产品类别
Automotive Headers
技术参数
| 公端/母端 | 公端 |
|---|---|
| 包装方式 | 管 |
| 品牌归属地 | 国际 |
| 系列 | TH/.025 Connector System |
| 触头镀层 | 锡 |
| 阻燃等级 | UL 94-HB |
| PCB 安装固定 | 不带 |
| PCB 安装对准 | 带有 |
| PCB 安装方向 | 垂直 |
| PCB 的外形高度 | .961 in |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 连接器组件类型 | PCB 安装接头 |
| TE内部编号 | 1376515-1 |
| 中心线（间距） | .071 in |
| 主体颜色 | 黑色 |
| 信号位置数量 | 4 |
| 分类 | PCB 板端连接器及母端 |
| 可密封性 | 否 |
| 子品牌 | AMP |
| 安装孔 | 不带 |
| 对接公端厚度 | .025 in |
| 对接公端宽度 | .025 in |
| 封装数量 | 40 |
| 屏蔽 | 否 |
| 工作温度范围 | 149 °F、-22 – 212 °F |
| 工作电压 | 12 VDC |
| 排数 | 1 |
| 接口编号 | 1318620-2 |
| 接合固定 | 带有 |
| 接合固定类型 | 锁定接口 |
| 接合对准 | 带有 |
| 接头类型 | 全部带罩 |
| 描述 | 025 4P V CAP HSG ASSY |
| 标称电压架构 | 12 V |
| 混合头 | 否 |
| 电路应用 | Signal |
| 端子大小 | .63mm |
| 节数 | 1 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器宽度 | .465 in |
采购与包装
| 最小订购量 | 1 |
|---|---|
| 订购倍数 | 1 |
| 工厂库存 | 0 |
合规信息
| CNHTS | 8538900000 |
|---|---|
| CAHTS | 8536690020 |
| USHTS | 8536694040 |
| JPHTS | 853669000 |
| KRHTS | 8536691000 |
| TARIC | 8536699099 |
| MXHTS | 85366999 |
| BRHTS | 85366990 |
| ECCN | EAR99 |
| Country of Origin | Japan |
| Assembly Country of Origin | Not available |
| Country of Diffusion | Not available |
| RoHS状态 | RoHS Compliant |
参数来自已配置的数据源，仅供选型参考；订购前请以制造商最新资料为准。
