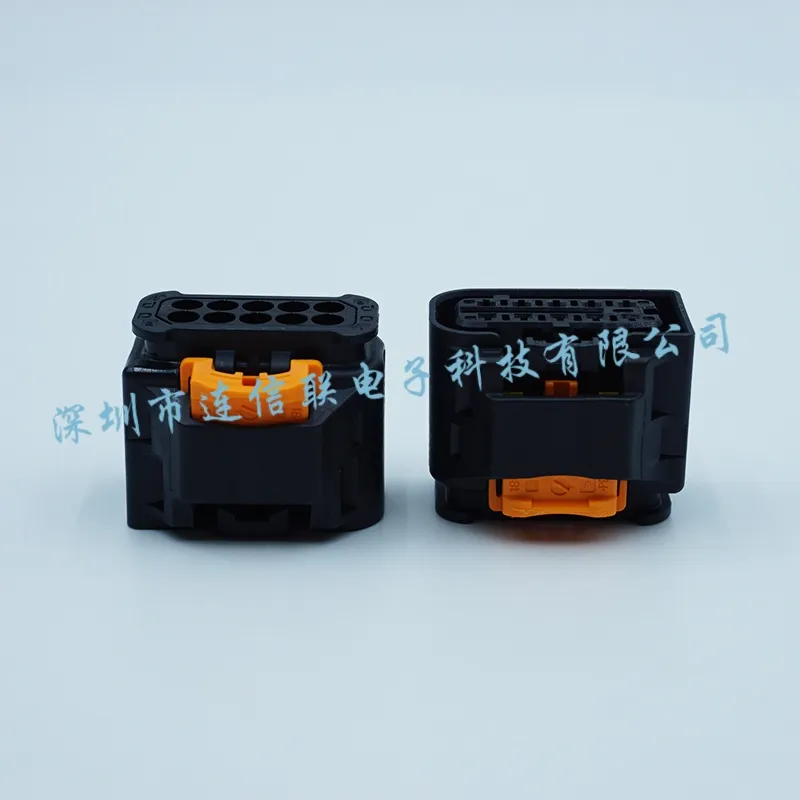

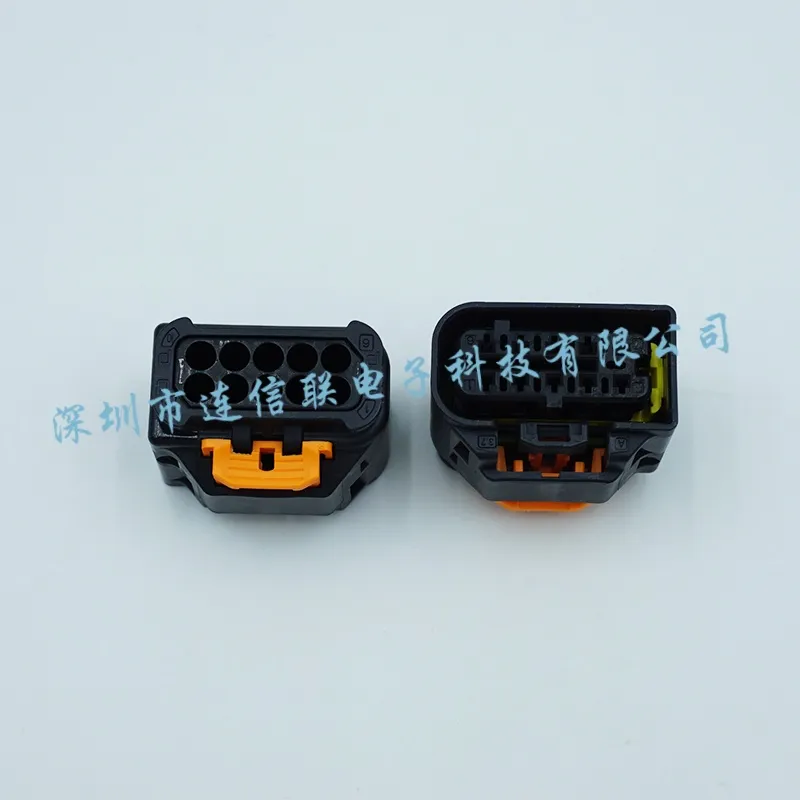

TE Connectivity 1801600-1 连接器胶壳

描述: Housing for Female Terminals, Wire-to-Wire, 10 Position, .177 in [4.5 mm] Centerline, Sealable, Black, Wire & Cable, MCON Interconnection System
参数: 行距: 4.50mm 排数: 2 针位数: 10

¥ 4.00

包装
- 个
- 箱
- 袋

加入购物车

添加到心愿单

销售与网站使用条款
价格、库存与交期以订单确认为准

香港标准配送：17:00 截单，处理 3 个工作日 + 运输 3 个工作日，周一至周五，免运费。查看配送政策

产品技术规格

应用领域	汽车
1	8.911
12000	5.096
20	8.487
3000	5.35
3D_CVM_CVM_1801600-1_B.pdf	https://www.te.com/commerce/DocumentDelivery/DDEController?Action=srchrtrv&DocNm=CVM_1801600-1&DocType=Customer%20View%20Model&DocLang=3D&DocFormat=pdf&PartCntxt=1801600-1
600	5.503
6000	5.198
A142568-ND	Bulk
Assembly Country of Origin	Not available
batch	N
BRHTS	85389090
Cable Exit Angle (°)	180
CAHTS	8538903900
Centerline (Pitch)	4.5 mm [ .177 in ]
Circuit Application	Power
CNHTS	8538900000
Color	Black
Connector & Contact Terminates To	Wire & Cable
Connector Height	23.5 mm [ .925 in ]
Connector & Housing Type	Housing for Female Terminals
Connector & Keying Code	A
Connector Mounting Type	Free-Hanging (In-Line)
Connector Position Assurance Capable	Yes
Connector Shape	Rectangular
Connector System	Wire-to-Wire
Connector Type	Receptacle
Contact Current Rating (Max) (A)	6
Country of Diffusion	Not available
Country of Origin	Morocco
DigiKey编号	A142568-ND
ECCN	EAR99
ENG_CVM_CVM_1801600-1_B.2d_dxf.zip	https://www.te.com/commerce/DocumentDelivery/DDEController?Action=srchrtrv&DocNm=CVM_1801600-1&DocType=Customer%20View%20Model&DocLang=English&DocFormat=2d_dxf.zip&PartCntxt=1801600-1
ENG_CVM_CVM_1801600-1_B.3d_igs.zip	https://www.te.com/commerce/DocumentDelivery/DDEController?Action=srchrtrv&DocNm=CVM_1801600-1&DocType=Customer%20View%20Model&DocLang=English&DocFormat=3d_igs.zip&PartCntxt=1801600-1
ENG_CVM_CVM_1801600-1_B.3d_stp.zip	https://www.te.com/commerce/DocumentDelivery/DDEController?Action=srchrtrv&DocNm=CVM_1801600-1&DocType=Customer%20View%20Model&DocLang=English&DocFormat=3d_stp.zip&PartCntxt=1801600-1
ENG_SS_108-15398_H.pdf	https://www.te.com/commerce/DocumentDelivery/DDEController?Action=srchrtrv&DocNm=108-15398&DocType=Specification%20Or%20Standard&DocLang=English&DocFormat=pdf&PartCntxt=1801600-1
ENG_SS_108-15405_E.pdf	https://www.te.com/commerce/DocumentDelivery/DDEController?Action=srchrtrv&DocNm=108-15405&DocType=Specification%20Or%20Standard&DocLang=English&DocFormat=pdf&PartCntxt=1801600-1
ENG_SS_411-15748_E.pdf	https://www.te.com/commerce/DocumentDelivery/DDEController?Action=srchrtrv&DocNm=411-15748&DocType=Specification%20Or%20Standard&DocLang=English&DocFormat=pdf&PartCntxt=1801600-1
Fastening Type	Latch Holder
Features	Connector Position Assurance (CPA), Sealed
Housing Material	Glass-Filled PBT
HTSUS编码	8536.69.8000
Insulation Material	Polybutylene Terephthalate (PBT), Glass Filled
防护等级	IPX9K
JPHTS	853890000
Mating Alignment	With
Mating Alignment Type	Keyed
Mating Tab Width	1.2 mm [ .047 in ]
Mixed & Hybrid Connector	No
MXHTS	8538900100
Nominal Voltage Architecture (V)	12 \| 24 \| 48
Number of Rows	2
工作温度	-40°C ~ 150°C
工作温度（Max）	150 °C [ 302 °F ]
工作温度	-40 – 150 °C [ -40 – 302 °F ]
Operating Voltage (VDC)	16
Packaging Method	Box
Packaging Quantity	600
Primary Locking Feature	Integrated in Housing \| Locking Lance
Primary Product Color	Black
Product Features & Characteristics	Select All
Product Length	32.6 mm [ 1.283 in ]
Product Width	26.65 mm [ 1.049 in ]
REACH状态	REACH Unaffected
Row Spacing	0.177" (4.50mm)
Row-to-Row Spacing	4.5 mm [ .177 in ]
Sealable	Yes
Serviceable	Yes
Standard Pack Qty	600
Strain Relief	Without
TARIC	8538909999
Terminal Position Assurance	Yes
TE内部描述	RECEPTACLE HOUSING, MCON, 10 W, SEALED
TE内部编号	1801600-1
USHTS	8538906000
中心线（间距）	.177 in
主体颜色	黑色
主要锁定特性	端子上
交期	126 Days
产品名称	1801600-1 (TE Connectivity)
产品宽度	1.049 in
产品描述	Housing for Female Terminals, Wire-to-Wire, 10 Position, .177 in [4.5 mm] Centerline, Sealable, Black, Wire & Cable, MCON Interconnection System
产品状态	Id：0；Status：Active
产品长度	1.283 in
产地	摩洛哥/MAR
公端/母端	母端
出线角度	180°
制造商交期（周）	18
包装方式	盒
单位重量（kg）	0.27216
参考单价（USD）	2.83
可密封性	是
可用库存	634
可维修	是
品名	塑壳
品牌归属地	国际
基本分类	连接器
外壳材料	PBT GF
子品牌	TE Connectivity
官方产品图片1	https://www.te.com/content/dam/te-com/catalog/part/018/016/001/1801600-1-t1.jpg/jcr:content/renditions/product-details.png
对接公端宽度	.047 in
封装数量	600
工作温度范围	302 °F、-40 – 302 °F
工作电压	16 VDC
应力消除	不带
排数	2
接合对准	带有
接合对准类型	键控
数据手册	https://www.te.com/commerce/DocumentDelivery/DDEController?Action=srchrtrv&DocNm=411-15748&DocType=Specification+Or+Standard&DocLang=English&DocFormat=pdf&PartCntxt=1801600-1
替代型号	92T2-00034（JiDC(济德)）
标称电压架构	16 V
混合型连接器	否
湿敏等级	Not Applicable
电路应用	Signal
端子位置保证	是
端子大小	1.2mm
能够保证连接器位置	是
行距	4.50mm
触头材料	不适用
贸泽编号	571-1801600-1
连接器和壳体类型	母端子护套
连接器和端子端接到	电线和电缆
连接器和键控代码	A
连接器形状	矩形
连接器系统	线到线
连接器高度	.925 in
针位数	10
防护等级	IP67
阻燃等级	UL 94-HB
零件编号	1801600-1
额定电流	6 A
接触件材质	不适用
安装风格	Free Hanging (In-Line)
包装	Bulk
芯数	10
系列	MCON
端接方式	Crimp

品牌：TE Connectivity 产品类别：汽车连接器护套产品系列：MCON Interconnection System

同品牌、系列或类别的相似产品（不代表兼容或可替代）

TE Connectivity 1801606-1 连接器胶壳 TE Connectivity 5-965906-1 连接器端子 TE Connectivity 936207-1 连接器胶壳 TE Connectivity 3-1534127-1 连接器胶壳 TE Connectivity 2822357-1 连接器密封件 TE Connectivity 2822354-1 连接器密封件 TE Connectivity 963142-3 连接器密封件 TE Connectivity 1564411-7 连接器配件

已核验询价信息

包装方式: 盒
最小订购量: 1

制造商及授权来源记录

产品资料

1801600-1

1801600-1 是 TE Connectivity AMP Connectors 的 Automotive Housings产品。本页汇总官方技术资料、贸易合规、包装和国内供货信息。

品牌

TE Connectivity AMP Connectors

制造商

TE Connectivity AMP Connectors

产品类别

Automotive Housings

技术参数

主体颜色	黑色
公端/母端	母端
包装方式	盒
品牌归属地	国际
安装类型	电缆安装(自由悬挂)
排数	2
系列	MCON Interconnection System
行距	4.50mm
针位数	10
防护等级	IP67
阻燃等级	UL 94-HB
TE内部编号	1801600-1
中心线（间距）	.177 in
主要锁定特性	端子上
产品宽度	1.049 in
产品长度	1.283 in
出线角度	180°
分类	汽车连接器护套
可密封性	是
可维修	是
外壳材料	PBT GF
子品牌	TE Connectivity
对接公端宽度	.047 in
封装数量	600
工作温度范围	302 °F、-40 – 302 °F
工作电压	16 VDC
应力消除	不带
接合对准	带有
接合对准类型	键控
描述	RECEPTACLE HOUSING, MCON, 10 W, SEALED
标称电压架构	16 V
混合型连接器	否
电路应用	Signal
端子位置保证	是
端子大小	1.2mm
能够保证连接器位置	是
连接器和壳体类型	母端子护套
连接器和端子端接到	电线和电缆
连接器和键控代码	A
连接器形状	矩形

采购与包装

最小订购量	1
订购倍数	1
工厂库存	0

合规信息

RoHS状态	ROHS3 Compliant
REACH状态	REACH Unaffected
湿敏等级	Not Applicable
ECCN	EAR99
HTSUS编码	8536.69.8000
CNHTS	8538900000
TARIC	8538909999
CAHTS	8538903900
USHTS	8538906000
JPHTS	853890000
MXHTS	8538900100
BRHTS	85389090
Country of Origin	Morocco
Assembly Country of Origin	Not available
Country of Diffusion	Not available

其他信息

产地	摩洛哥/MAR批量参考批次：
品名	塑壳
