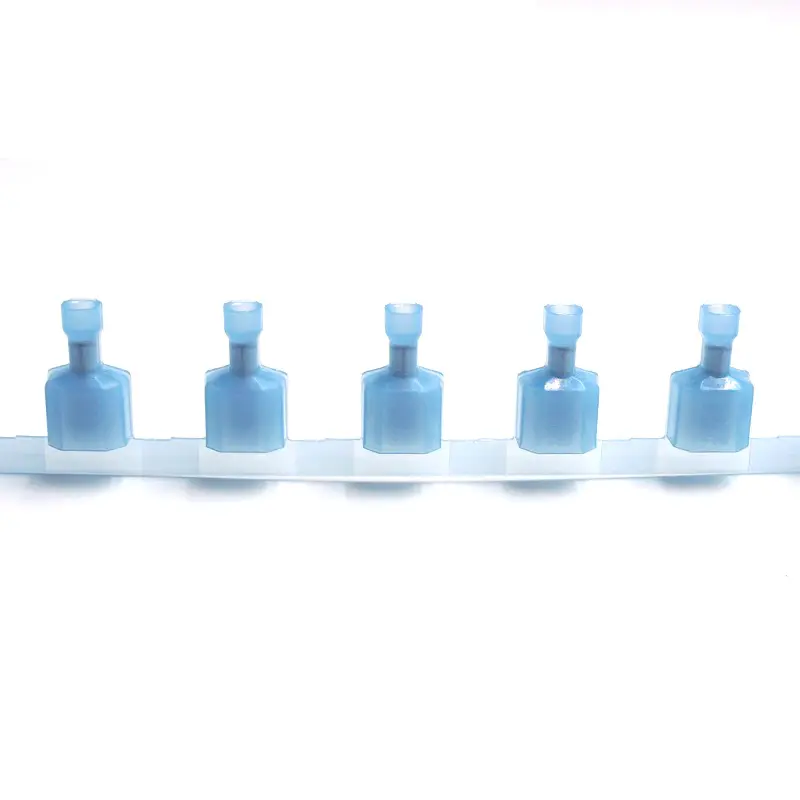

TE Connectivity 3-520106-2 连接器端子

描述: Quick Disconnects, Tab, 16 – 14 AWG Wire Size, 1.31 – 2.08 mm² Wire Size, Mating Tab Width 6.35 mm [.25 in], Straight, Brass, Ultra-Fast 250
参数: TE内部编号: 3-520106-2
¥ 0.43 ¥ 0.43
价格请询价
  • 品牌
  • 包装
加入购物车
添加到心愿单
销售与网站使用条款
价格、库存与交期以订单确认为准
联系我们
香港标准配送：17:00 截单，处理 3 个工作日 + 运输 3 个工作日，周一至周五，免运费。 查看配送政策

产品技术规格

1 1.009
1400 0.617
14000 0.583
17-3-520106-2CT-ND Cut Tape (CT)
17-3-520106-2TR-ND Tape & Reel (TR)
20 0.961
28000 0.571
3D_CVM_CVM_3-520106-2_L.pdf https://www.te.com/commerce/DocumentDelivery/DDEController?Action=srchrtrv&DocNm=CVM_3-520106-2&DocType=Customer%20View%20Model&DocLang=3D&DocFormat=pdf&PartCntxt=3-520106-2
7000 0.6
Assembly Country of Origin Not available
Barrel Color Blue
Barrel Type Closed
batch N
BRHTS 85369090
CAHTS 8536900020
CNHTS 8536901100
Color Blue
Compatible Insulation Diameter Range 4.06 mm [ .16 in ]
Compatible With Agency/Standards Products UL
Compatible With Wire & Cable Type Discrete Wire
Connection Capacity Single
Contact Base Material Brass
Contact Finish Tin
Country of Diffusion Not available
Country of Origin United States
Crimp Type F-Crimp
Customer Drawing https://www.te.com/commerce/DocumentDelivery/DDEController?Action=srchrtrv&DocNm=520106&DocType=Customer%20Drawing&DocLang=English&DocFormat=pdf&PartCntxt=3-520106-2
DigiKey编号 17-3-520106-2TR-ND
ECCN EAR99
ENG_AAD_UL_E66717_19841030_A-1.pdf https://www.te.com/commerce/DocumentDelivery/DDEController?Action=srchrtrv&DocNm=UL_E66717_19841030&DocType=Agency%20Approval%20Document&DocLang=English&DocFormat=pdf&PartCntxt=3-520106-2
ENG_CS_82004_Ultra-Fast_and_Ultra_Fast_Plus_0311.pdf https://www.te.com/commerce/DocumentDelivery/DDEController?Action=srchrtrv&DocNm=82004_Ultra-Fast_and_Ultra_Fast_Plus&DocType=Catalog%20Section&DocLang=English&DocFormat=pdf&PartCntxt=3-520106-2
ENG_CVM_CVM_3-520106-2_L.2d_dxf.zip https://www.te.com/commerce/DocumentDelivery/DDEController?Action=srchrtrv&DocNm=CVM_3-520106-2&DocType=Customer%20View%20Model&DocLang=English&DocFormat=2d_dxf.zip&PartCntxt=3-520106-2
ENG_CVM_CVM_3-520106-2_L.3d_igs.zip https://www.te.com/commerce/DocumentDelivery/DDEController?Action=srchrtrv&DocNm=CVM_3-520106-2&DocType=Customer%20View%20Model&DocLang=English&DocFormat=3d_igs.zip&PartCntxt=3-520106-2
ENG_CVM_CVM_3-520106-2_L.3d_stp.zip https://www.te.com/commerce/DocumentDelivery/DDEController?Action=srchrtrv&DocNm=CVM_3-520106-2&DocType=Customer%20View%20Model&DocLang=English&DocFormat=3d_stp.zip&PartCntxt=3-520106-2
ENG_DS_1-1773948-3_Ultra-Fast_QRG_0418.pdf https://www.te.com/commerce/DocumentDelivery/DDEController?Action=srchrtrv&DocNm=1-1773948-3_Ultra-Fast_QRG&DocType=Data%20Sheet&DocLang=English&DocFormat=pdf&PartCntxt=3-520106-2
ENG_DS_Applicators-Partner-Vendors_2608.pdf https://www.te.com/commerce/DocumentDelivery/DDEController?Action=srchrtrv&DocNm=Applicators-Partner-Vendors&DocType=Data%20Sheet&DocLang=English&DocFormat=pdf&PartCntxt=3-520106-2
ENG_SS_108-2017_C.pdf https://www.te.com/commerce/DocumentDelivery/DDEController?Action=srchrtrv&DocNm=108-2017&DocType=Specification%20Or%20Standard&DocLang=English&DocFormat=pdf&PartCntxt=3-520106-2
ENG_SS_114-2123_K8.pdf https://www.te.com/commerce/DocumentDelivery/DDEController?Action=srchrtrv&DocNm=114-2123&DocType=Specification%20Or%20Standard&DocLang=English&DocFormat=pdf&PartCntxt=3-520106-2
Features -
Gender Male
HTSUS编码 8536.90.4000
Insertion Force Normal
Insulation Fully Insulated
Insulation Material Nylon
Insulation Option Fully Insulated
JPHTS 8536900002
KRHTS 8536909010
Length - Overall 0.855" (21.72mm)
Mating Retention Type Dimple
Mating Tab Thickness .81 mm [ .032 in ]
Mating Tab Width 6.35 mm [ .25 in ]
MXHTS 8536904000
工作温度 -40 – 110 °C [ -40 – 230 °F ]
Packaging Method Strip/Reel
Packaging Quantity 1400
Product Features & Characteristics Select All
Product Length 21.75 mm [ .855 in ]
Product Terminates To Wire & Cable
Quick Disconnect Terminal Type Tab
REACH状态 REACH not applicable
RoHS状态 RoHS Compliant
Standard Pack Qty 1400
Tab Length -
Tab Thickness 0.032" (0.81mm)
Tab Width 0.250" (6.35mm)
TARIC 8536901000
Terminal Material Thickness .41 mm [ .016 in ]
Terminal Orientation Straight
Terminal Plating Material Tin
Terminal Type Standard
TE内部描述 ULTRA-FAST 250 ASY TAB 16-14 AWG TPBR
TE内部编号 3-520106-2
UL Flammability Rating UL 94V-2
USHTS 8536904000
额定电压（V） 600
Wire Gauge 14-16 AWG
Wire Insulation Support With
Wire Size (AWG) 16 – 14
Wire Size (mm²) 1.31 – 2.08
与线缆类型兼容 分离式导线
交期 70 Days
产品名称 3-520106-2 (TE Connectivity)
产品描述 Quick Disconnects, Tab, 16 – 14 AWG Wire Size, 1.31 – 2.08 mm² Wire Size, Mating Tab Width 6.35 mm [.25 in], Straight, Brass, Ultra-Fast 250
产品状态 Id：0；Status：Active
产品端接到 线缆
产品长度 .855 in
产地 美国/USA
别名 403554751
制造商交期（周） 10
包装方式 带,卷
单位重量（kg） 0.002613
压接类型 F 型压接
压线筒类型 Closed
压线筒颜色 蓝色
参考单价（USD） 0.57
可用库存 29845
品名 端子
品牌归属地 国际
基本分类 连接器
子品牌 AMP
官方产品图片1 https://www.te.com/content/dam/te-com/catalog/part/035/201/072/3-520107-2-t1.jpg/jcr:content/renditions/product-details.png
对接公端厚度 .032 in
对接公端宽度 .25 in
封装数量 1400
工作温度范围 -40 – 230 °F
带导线绝缘 带有
快速断开端子类型 公端
接合固定类型 凹点
插入力 正常
替代包装型号 3-520106-2 (Cut Strip)、3-520106-2 (Mouser Reel)、3-520107-2
替代型号 91TA-00051（JiDC(济德)）
湿敏等级 1 (Unlimited)
端子方向 直式
端子材料厚度 .016 in
线径 1.31 – 2.08 mm²
绝缘材料 尼龙
绝缘选项 完全绝缘
触头材质 黄铜
触头镀层 锡
贸泽编号 571-35201062
连接容量 单
适用的绝缘层直径范围 .16 in
阻燃等级 UL94 V-2
零件编号 3-520106-2
额定电压 600 V
接触件材质 Brass
安装风格 Free Hanging (In-Line)
包装 Reel
系列 Ultra-Fast
端接方式 Crimp
品牌：TE Connectivity 产品类别：快速断开连接器 产品系列：Ultra-Fast 250

同品牌、系列或类别的相似产品（不代表兼容或可替代）

TE Connectivity 5-965906-1 连接器端子TE Connectivity 936207-1 连接器胶壳TE Connectivity 3-1534127-1 连接器胶壳TE Connectivity 2822357-1 连接器密封件TE Connectivity 2822354-1 连接器密封件TE Connectivity 963142-3 连接器密封件TE Connectivity 1564411-7 连接器配件TE Connectivity 1703278-2 连接器端子

已核验询价信息

包装方式
带,卷
Packaging
Reel
最小订购量
1400

制造商及授权来源记录

产品资料

3-520106-2

3-520106-2 是 TE Connectivity AMP Connectors 的 Quick Disconnects产品。本页汇总官方技术资料、贸易合规、包装和国内供货信息。

品牌

TE Connectivity AMP Connectors

制造商

TE Connectivity AMP Connectors

产品类别

Quick Disconnects

技术参数

别名403554751
包装方式带,卷
品牌归属地国际
系列Ultra-Fast 250
触头材质黄铜
触头镀层锡
阻燃等级UL94 V-2
TE内部编号3-520106-2
与线缆类型兼容分离式导线
产品端接到线缆
产品长度.855 in
分类快速断开
压接类型F 型压接
压线筒类型Closed
压线筒颜色蓝色
子品牌AMP
对接公端厚度.032 in
对接公端宽度.25 in
封装数量1400
工作温度范围-40 – 230 °F
带导线绝缘带有
快速断开端子类型公端
接合固定类型凹点
描述ULTRA-FAST 250 ASY TAB 16-14 AWG TPBR
插入力正常
端子方向直式
端子材料厚度.016 in
线径1.31 – 2.08 mm²
绝缘材料尼龙
绝缘选项完全绝缘
连接容量单
适用的绝缘层直径范围.16 in
零件编号3-520106-2
额定电压600 V
PackagingReel
Standard Pack Qty1400
Terminal TypeStandard
GenderMale
Tab Width0.250" (6.35mm)
Tab Thickness0.032" (0.81mm)

采购与包装

最小订购量1400
订购倍数1400
工厂库存0
建议替代型号571-35201072
替代包装型号3-520106-2 (Cut Strip)、3-520106-2 (Mouser Reel)、3-520107-2

合规信息

RoHS状态RoHS Compliant
REACH状态REACH not applicable
湿敏等级1 (Unlimited)
ECCNEAR99
HTSUS编码8536.90.4000
CNHTS8536901100
TARIC8536901000
CAHTS8536900020
USHTS8536904000
JPHTS8536900002
KRHTS8536909010
MXHTS8536904000
BRHTS85369090
Country of OriginUnited States
Assembly Country of OriginNot available
Country of DiffusionNot available

其他信息

产地美国/USA批量参考批次：
品名端子
