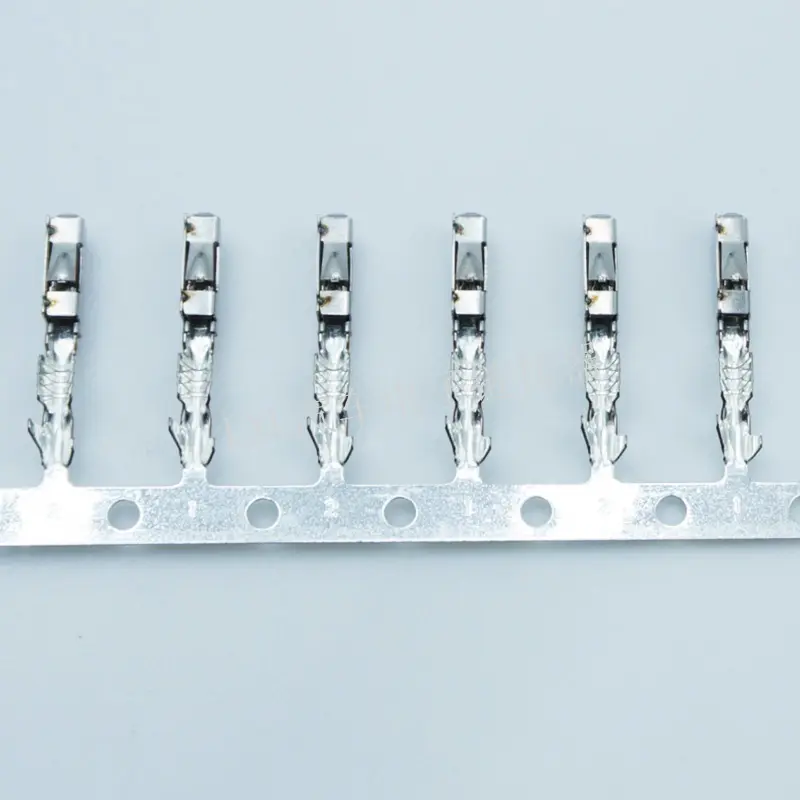

TE Connectivity 5-928999-1 连接器端子

Name: 5-928999-1 (TE Connectivity)
Brand: TE Connectivity
SKU: 5-928999-1
Price: 0.08 CNY
Availability: InStock

¥ 0.08

加入购物车

添加到心愿单

销售与网站使用条款
价格、库存与交期以订单确认为准

香港标准配送：17:00 截单，处理 3 个工作日 + 运输 3 个工作日，周一至周五，免运费。查看配送政策

产品技术规格

1	0.178
13000	0.115
130000	0.109
17-5-928999-1CT-ND	Cut Tape (CT)
17-5-928999-1TR-ND	Tape & Reel (TR)
20	0.17
260000	0.107
3D_CVM_CVM_5-928999-1_S.pdf	https://www.te.com/commerce/DocumentDelivery/DDEController?Action=srchrtrv&DocNm=CVM_5-928999-1&DocType=Customer%20View%20Model&DocLang=3D&DocFormat=pdf&PartCntxt=5-928999-1
65000	0.112
Assembly Country of Origin	Not available
batch	N
CAHTS	8536900020
CNHTS	8536901100
Compatible Insulation Diameter Range	1.15 – 1.6 mm [ .045 – .063 in ]
Compatible With Agency/Standards Products	DIN 72036
Compatible With Wire Base Material	Copper
Conforms to Automation Guideline	Yes, DIN 72036 Automation of Wiring Harness Production, Version June 2024 \| Yes, KOMAX Guideline for automatic component insertion for electrical connections, Version 5.0 (March 2018)
Contact Fabrication	Stamped & Formed
Contact Finish	Tin
Contact Finish Thickness	-
Country of Diffusion	Not available
Country of Origin	United States
Crimp Type	F-Crimp
Customer Drawing	https://www.te.com/commerce/DocumentDelivery/DDEController?Action=srchrtrv&DocNm=929454&DocType=Customer%20Drawing&DocLang=English&DocFormat=pdf&PartCntxt=5-928999-1
DigiKey编号	17-5-928999-1TR-ND
ECCN	EAR99
ENG_AAD_CSA_164196_6233_2482868_A.pdf	https://www.te.com/commerce/DocumentDelivery/DDEController?Action=srchrtrv&DocNm=CSA_164196_6233_2482868&DocType=Agency%20Approval%20Document&DocLang=English&DocFormat=pdf&PartCntxt=5-928999-1
ENG_CVM_CVM_5-928999-1_S.2d_dxf.zip	https://www.te.com/commerce/DocumentDelivery/DDEController?Action=srchrtrv&DocNm=CVM_5-928999-1&DocType=Customer%20View%20Model&DocLang=English&DocFormat=2d_dxf.zip&PartCntxt=5-928999-1
ENG_CVM_CVM_5-928999-1_S.3d_igs.zip	https://www.te.com/commerce/DocumentDelivery/DDEController?Action=srchrtrv&DocNm=CVM_5-928999-1&DocType=Customer%20View%20Model&DocLang=English&DocFormat=3d_igs.zip&PartCntxt=5-928999-1
ENG_CVM_CVM_5-928999-1_S.3d_stp.zip	https://www.te.com/commerce/DocumentDelivery/DDEController?Action=srchrtrv&DocNm=CVM_5-928999-1&DocType=Customer%20View%20Model&DocLang=English&DocFormat=3d_stp.zip&PartCntxt=5-928999-1
ENG_SS_108-10030_A.pdf	https://www.te.com/commerce/DocumentDelivery/DDEController?Action=srchrtrv&DocNm=108-10030&DocType=Specification%20Or%20Standard&DocLang=English&DocFormat=pdf&PartCntxt=5-928999-1
ENG_SS_108-18030_B.pdf	https://www.te.com/commerce/DocumentDelivery/DDEController?Action=srchrtrv&DocNm=108-18030&DocType=Specification%20Or%20Standard&DocLang=English&DocFormat=pdf&PartCntxt=5-928999-1
ENG_SS_114-18021_V1.pdf	https://www.te.com/commerce/DocumentDelivery/DDEController?Action=srchrtrv&DocNm=114-18021&DocType=Specification%20Or%20Standard&DocLang=English&DocFormat=pdf&PartCntxt=5-928999-1
ENG_SS_114-18022-20_M.pdf	https://www.te.com/commerce/DocumentDelivery/DDEController?Action=srchrtrv&DocNm=114-18022-20&DocType=Specification%20Or%20Standard&DocLang=English&DocFormat=pdf&PartCntxt=5-928999-1
ENG_SS_114-18025_Y1.pdf	https://www.te.com/commerce/DocumentDelivery/DDEController?Action=srchrtrv&DocNm=114-18025&DocType=Specification%20Or%20Standard&DocLang=English&DocFormat=pdf&PartCntxt=5-928999-1
GER_SS_114-18022_N.pdf	https://www.te.com/commerce/DocumentDelivery/DDEController?Action=srchrtrv&DocNm=114-18022&DocType=Specification%20Or%20Standard&DocLang=German&DocFormat=pdf&PartCntxt=5-928999-1
HTSUS编码	8536.90.4000
Insulation Option	Uninsulated
Interface Plating	Tin (Sn)
JPHTS	853690000
Mating Tab Thickness	.63 mm [ .025 in ]
Mating Tab Width	.63 mm [ .025 in ]
MXHTS	8536902800
工作温度（Max）	120 °C [ 248 °F ]
工作温度	-40 – 120 °C [ -40 – 248 °F ]
Packaging Method	Reel
Packaging Quantity	13000
Pin or Socket	Socket
Primary Locking Feature	Locking Lance
Product Features & Characteristics	Select All
Product Terminates To	Wire
REACH状态	REACH Unaffected
Receptacle Style	180°
Sealable	No
Standard Pack Qty	13000
Tab Length	13.7 mm [ .54 in ]
TARIC	8536901000
Terminal Seal Type	Unsealed
Terminal Transmits	0 – 24 A (Low Power)
Terminal Type	Receptacle
Termination Method to Wire & Cable	Crimp
TE内部描述	MQS0,63 Sn rec LL unseal. >0,2-0,35
TE内部编号	5-928999-1
Type	Power
Typical Current Rating (A)	7.5
USHTS	8536904000
Wire Contact Termination Area Plating Material	Tin
Wire Gauge	22-24 AWG
Wire Size (AWG)	24 – 22
Wire Size (mm²)	.25 – .35
Wire Size Search (AWG)	22 \| 23 \| 24
Wire Size Search (mm²)	.25 \| .3 \| 3.5
与电线基础材料兼容	铜
主要锁定特性	锁定枪
交期	126 Days
产品名称	5-928999-1 (TE Connectivity)
产品描述	Automotive Terminals, Receptacle, Mating Tab Width .63 mm [.025 in], Tab Thickness .63 mm [.025 in], 24 – 22 AWG Wire Size, MQS
产品状态	Id：0；Status：Active
产品端接到	导线
产地	中国/CHN
公端/母端	母端
制造商交期（周）	18
包装方式	卷
单位重量（kg）	0.000132
压接类型	F 型压接
参考单价（USD）	0.1
可密封性	否
可用库存	68238
品名	盘装端子
基本分类	连接器
子品牌	TE Connectivity
官方产品图片1	https://www.te.com/content/dam/te-com/catalog/part/059/289/991/5-928999-1-t1.jpg/jcr:content/renditions/product-details.png
对接公端厚度	.025 in
对接公端宽度	.025 in
导线端子端接区域电镀材料	锡
封装数量	13000
工作温度范围	176 °F、-40 – 248 °F
插座种类	180°
数据手册	https://www.te.com/commerce/DocumentDelivery/DDEController?Action=srchrtrv&DocNm=929454&DocType=Customer+Drawing&DocLang=English
替代型号	922-063-1001（JiDC(济德)）、928999-1（TE）、HY8805-1/5（UELINK(寰宇科技)）、AH628-0.7S（AHI）
湿敏等级	1 (Unlimited)
端子传导	0 – 24 A（低功率）
端子制造	冲压成形
端子大小	.63mm
端接方法	压接
线径	.2 – .35 mm²
线规-AWG	22 AWG
绝缘选项	非绝缘
触头镀层	锡
贸泽编号	571-5-928999-1
适用的绝缘层直径范围	.043 – .063 in
零件编号	5-928999-1
额定电流	7.5A
安装风格	线缆安装（压接式）
间距	.63mm
系列	Micro Quadlok
端接方式	Crimp

品牌：TE Connectivity 产品类别：汽车端子产品系列：MQS

同品牌、系列或类别的相似产品（不代表兼容或可替代）

TE Connectivity 5-965906-1 连接器端子 TE Connectivity 3-1355136-3 连接器胶壳 TE Connectivity 967067-1 连接器密封件 TE Connectivity 936207-1 连接器胶壳 TE Connectivity 3-1534127-1 连接器胶壳 TE Connectivity 2822357-1 连接器密封件 TE Connectivity 2822354-1 连接器密封件 TE Connectivity 963142-3 连接器密封件

已核验询价信息

包装方式: 卷
Packaging: Reel
最小订购量: 1

制造商及授权来源记录

产品资料

5-928999-1

5-928999-1 是 TE Connectivity AMP Connectors 的 Automotive Terminals产品。本页汇总官方技术资料、贸易合规、包装和国内供货信息。

品牌

TE Connectivity AMP Connectors

制造商

TE Connectivity AMP Connectors

产品类别

Automotive Terminals

技术参数

公端/母端	母端
包装方式	卷
端接方法	压接
系列	MQS
线规-AWG	22 AWG
触头镀层	锡
额定电流	7.5A
TE内部编号	5-928999-1
与电线基础材料兼容	铜
主要锁定特性	锁定枪
产品端接到	导线
分类	汽车端子
压接类型	F 型压接
可密封性	否
子品牌	TE Connectivity
对接公端厚度	.025 in
对接公端宽度	.025 in
导线端子端接区域电镀材料	锡
封装数量	13000
工作温度范围	176 °F、-40 – 248 °F
描述	MQS0,63 Sn rec LL unseal. >0,2-0,35
插座种类	180°
端子传导	0 – 24 A（低功率）
端子制造	冲压成形
端子大小	.63mm
线径	.2 – .35 mm²
绝缘选项	非绝缘
适用的绝缘层直径范围	.043 – .063 in
零件编号	5-928999-1
Packaging	Reel
Standard Pack Qty	13000
Type	Power
Pin or Socket	Socket
Contact Termination	Crimp
Wire Gauge	22-24 AWG
Contact Finish	Tin
Contact Finish Thickness	-
单位重量（kg）	0.000132
Terminal Type	Receptacle
Wire Size ( A W G)	24 – 22

采购与包装

最小订购量	1
订购倍数	1
工厂库存	0

合规信息

RoHS状态	ROHS3 Compliant
REACH状态	REACH Unaffected
湿敏等级	1 (Unlimited)
ECCN	EAR99
HTSUS编码	8536.90.4000
CNHTS	8536901100
TARIC	8536901000
CAHTS	8536900020
USHTS	8536904000
JPHTS	853690000
MXHTS	8536902800
Country of Origin	United States
Assembly Country of Origin	Not available
Country of Diffusion	Not available

其他信息

产地	中国/CHN批量参考批次：
品名	盘装端子

参数来自已配置的数据源，仅供选型参考；订购前请以制造商最新资料为准。
