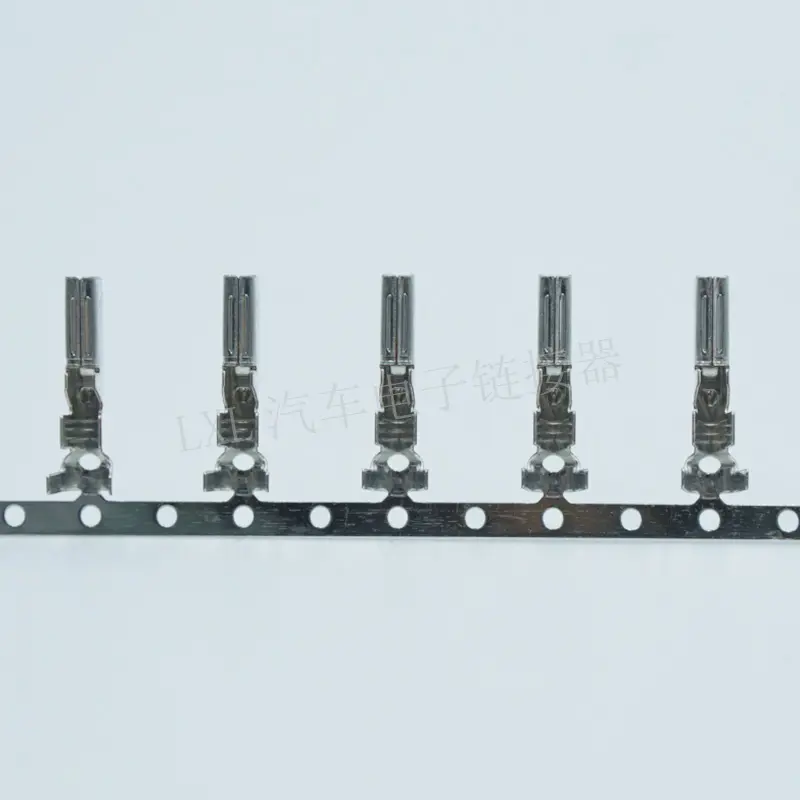

TE Connectivity 282110-1 连接器端子

描述: Automotive Terminals, Receptacle, Mating Tab Width 1.5 mm [.059 in], Tab Thickness .8 mm [.031 in], 18 – 15 AWG Wire Size, AMP Superseal 1.5mm Series
参数: TE内部编号: 282110-1 公端/母端: 母端 线规-AWG: 15 AWG

¥ 0.12

包装
- 个
- 盘
- 箱

加入购物车

添加到心愿单

销售与网站使用条款
价格、库存与交期以订单确认为准

香港标准配送：17:00 截单，处理 3 个工作日 + 运输 3 个工作日，周一至周五，免运费。查看配送政策

产品技术规格

1	0.297
20	0.283
20000	0.181
3D_CVM_CVM_282110-1_D.pdf	https://www.te.com/commerce/DocumentDelivery/DDEController?Action=srchrtrv&DocNm=CVM_282110-1&DocType=Customer%20View%20Model&DocLang=3D&DocFormat=pdf&PartCntxt=282110-1
4000	0.187
40000	0.176
80000	0.173
A105220CT-ND	Cut Tape (CT)
A105220TR-ND	Tape & Reel (TR)
Assembly Country of Origin	Not available
batch	N
BRHTS	85389090
CAHTS	8536900020
CNHTS	8536901100
Compatible Insulation Diameter Range	1.7 – 2.4 mm [ .067 – .094 in ]
Compatible With Agency/Standards Products	LV214
Compatible With Wire Base Material	Copper
Contact Fabrication	Stamped & Formed
Contact Finish	Tin
Contact Finish Thickness	-
Country of Diffusion	Not available
Country of Origin	Brazil
Crimp Type	F-Crimp
Customer Drawing	https://www.te.com/commerce/DocumentDelivery/DDEController?Action=srchrtrv&DocNm=282110&DocType=Customer%20Drawing&DocLang=English&DocFormat=pdf&PartCntxt=282110-1
Customer Preferred Contact	No
DigiKey编号	A105220TR-ND
ECCN	EAR99
ENG_CS_1654292_AMP_SUPERSEAL_1_5_SERIES_0616.pdf	https://www.te.com/commerce/DocumentDelivery/DDEController?Action=srchrtrv&DocNm=1654292_AMP_SUPERSEAL_1_5_SERIES&DocType=Catalog%20Section&DocLang=English&DocFormat=pdf&PartCntxt=282110-1
ENG_CVM_CVM_282110-1_D.2d_dxf.zip	https://www.te.com/commerce/DocumentDelivery/DDEController?Action=srchrtrv&DocNm=CVM_282110-1&DocType=Customer%20View%20Model&DocLang=English&DocFormat=2d_dxf.zip&PartCntxt=282110-1
ENG_CVM_CVM_282110-1_D.3d_igs.zip	https://www.te.com/commerce/DocumentDelivery/DDEController?Action=srchrtrv&DocNm=CVM_282110-1&DocType=Customer%20View%20Model&DocLang=English&DocFormat=3d_igs.zip&PartCntxt=282110-1
ENG_CVM_CVM_282110-1_D.3d_stp.zip	https://www.te.com/commerce/DocumentDelivery/DDEController?Action=srchrtrv&DocNm=CVM_282110-1&DocType=Customer%20View%20Model&DocLang=English&DocFormat=3d_stp.zip&PartCntxt=282110-1
ENG_DS_1-1773950-7_A.pdf	https://www.te.com/commerce/DocumentDelivery/DDEController?Action=srchrtrv&DocNm=1-1773950-7&DocType=Data%20Sheet&DocLang=English&DocFormat=pdf&PartCntxt=282110-1
ENG_SS_108-20090_C3_108-20090.pdf	https://www.te.com/commerce/DocumentDelivery/DDEController?Action=srchrtrv&DocNm=108-20090&DocType=Specification%20Or%20Standard&DocLang=English&DocFormat=pdf&PartCntxt=282110-1
ENG_SS_114-18022-20_M.pdf	https://www.te.com/commerce/DocumentDelivery/DDEController?Action=srchrtrv&DocNm=114-18022-20&DocType=Specification%20Or%20Standard&DocLang=English&DocFormat=pdf&PartCntxt=282110-1
ENG_SS_114-20045_F4.pdf	https://www.te.com/commerce/DocumentDelivery/DDEController?Action=srchrtrv&DocNm=114-20045&DocType=Specification%20Or%20Standard&DocLang=English&DocFormat=pdf&PartCntxt=282110-1
ENG_SS_501-20000_B1.pdf	https://www.te.com/commerce/DocumentDelivery/DDEController?Action=srchrtrv&DocNm=501-20000&DocType=Specification%20Or%20Standard&DocLang=English&DocFormat=pdf&PartCntxt=282110-1
ENG_SS_501-20000_B1.tif	https://www.te.com/commerce/DocumentDelivery/DDEController?Action=srchrtrv&DocNm=501-20000&DocType=Specification%20Or%20Standard&DocLang=English&DocFormat=tif&PartCntxt=282110-1
GER_SS_114-18022_N.pdf	https://www.te.com/commerce/DocumentDelivery/DDEController?Action=srchrtrv&DocNm=114-18022&DocType=Specification%20Or%20Standard&DocLang=German&DocFormat=pdf&PartCntxt=282110-1
HTSUS编码	8536.90.4000
Insulation Option	Uninsulated
Interface Plating	Tin (Sn)
JPHTS	853690000
Mating Tab Thickness	.8 mm [ .031 in ]
Mating Tab Width	1.5 mm [ .06 in ]
MXHTS	8536902800
工作温度（Max）	125 °C [ 257 °F ]
工作温度	-40 – 125 °C [ -40 – 257 °F ]
Packaging Method	Reel
Packaging Quantity	4000
Pin or Socket	Socket
Primary Locking Feature	On the Terminal
Product Features & Characteristics	Select All
Product Terminates To	Wire
REACH状态	REACH not applicable
Receptacle Style	180°
RoHS状态	RoHS Compliant
S_411-20000_O.pdf	https://www.te.com/commerce/DocumentDelivery/DDEController?Action=srchrtrv&DocNm=411-20000&DocType=Specification%20Or%20Standard&DocLang=English&DocFormat=pdf&PartCntxt=282110-1
S_411-20000_O.tif	https://www.te.com/commerce/DocumentDelivery/DDEController?Action=srchrtrv&DocNm=411-20000&DocType=Specification%20Or%20Standard&DocLang=English&DocFormat=tif&PartCntxt=282110-1
Sealable	Yes
Standard Pack Qty	4000
Tab Length	22.7 mm [ .89 in ]
TARIC	8536901000
Terminal Seal Type	Single Wire Seal (SWS)
Terminal Transmits	0 – 24 A (Low Power)
Terminal Type	Receptacle
Termination Method to Wire & Cable	Crimp
TE内部描述	MINI MIC RCPT CONTACT
TE内部编号	282110-1
Type	-
Typical Current Rating (A)	14
USHTS	8536904000
Wire Contact Termination Area Plating Material	Tin
Wire Gauge	15-18 AWG
Wire Size (AWG)	18 – 15
Wire Size (mm²)	.75 – 1.5
Wire Size Search (AWG)	15 \| 16 \| 17 \| 18
Wire Size Search (mm²)	.75 \| 1 \| 1.25 \| 1.5
与电线基础材料兼容	铜
主要锁定特性	锁定枪
交期	167 Days
产品名称	282110-1 (TE Connectivity)
产品描述	Automotive Terminals, Receptacle, Mating Tab Width 1.5 mm [.059 in], Tab Thickness .8 mm [.031 in], 18 – 15 AWG Wire Size, AMP Superseal 1.5mm Series
产品状态	Id：0；Status：Active
产品端接到	导线
产地	西班牙/ESP
公端/母端	母端
制造商交期（周）	29
包装方式	卷
单位重量（kg）	0.000327
压接类型	F 型压接
参考单价（USD）	0.19
可密封性	是
可用库存	19835
品名	盘装端子
品牌归属地	国际
基本分类	连接器
子品牌	TE Connectivity
官方产品图片1	https://www.te.com/content/dam/te-com/catalog/part/002/821/101/282110-1-t1.jpg/jcr:content/renditions/product-details.png
客户首选端子	否
对接公端厚度	.031 in
对接公端宽度	.059 in
导线端子端接区域电镀材料	锡
封装数量	4000
工作温度范围	176 °F、-40 – 257 °F
插座种类	180°
数据手册	https://www.te.com/commerce/DocumentDelivery/DDEController?Action=srchrtrv&DocNm=1-1773950-7&DocType=Data%20Sheet&DocLang=English&DocFormat=pdf&PartCntxt=282110-1
替代包装型号	183025-1、282110-1 (Cut Strip)、282110-1 (Mouser Reel)
替代型号	922-150-1001（JiDC(济德)）、HY8820-3（UELINK(寰宇科技)）、AH621-1.5X0.8B-P（AHI）
湿敏等级	1 (Unlimited)
端子传导	0 – 24 A（低功率）
端子制造	冲压成形
端子大小	1.5mm
端子密封类型	单线密封 (SWS)
端接方法	压接
线径	.75 – 1.5 mm²
线规-AWG	15 AWG
绝缘选项	非绝缘
触头镀层	锡
贸泽编号	571-2821101
适用的绝缘层直径范围	.067 – .13 in
零件编号	282110-1
额定电流	14A
安装风格	线缆安装（压接式）
包装	Reel
间距	1.5mm
系列	Superseal
端接方式	Crimp

品牌：TE Connectivity 产品类别：汽车端子产品系列：AMP Superseal 1.5mm Series

同品牌、系列或类别的相似产品（不代表兼容或可替代）

TE Connectivity 282466-1 连接器端子 TE Connectivity 5-965906-1 连接器端子 TE Connectivity 936207-1 连接器胶壳 TE Connectivity 3-1534127-1 连接器胶壳 TE Connectivity 2822357-1 连接器密封件 TE Connectivity 2822354-1 连接器密封件 TE Connectivity 963142-3 连接器密封件 TE Connectivity 1564411-7 连接器配件

已核验询价信息

包装方式: 卷
Packaging: Reel
最小订购量: 4000

制造商及授权来源记录

产品资料

282110-1

282110-1 是 TE Connectivity AMP Connectors 的 Automotive Terminals产品。本页汇总官方技术资料、贸易合规、包装和国内供货信息。

品牌

TE Connectivity AMP Connectors

制造商

TE Connectivity AMP Connectors

产品类别

Automotive Terminals

技术参数

公端/母端	母端
包装方式	卷
品牌归属地	国际
端接方法	压接
系列	AMP Superseal 1.5mm Series
线规-AWG	15 AWG
触头镀层	锡
额定电流	14A
TE内部编号	282110-1
与电线基础材料兼容	铜
主要锁定特性	锁定枪
产品端接到	导线
分类	汽车端子
压接类型	F 型压接
可密封性	是
子品牌	TE Connectivity
客户首选端子	否
对接公端厚度	.031 in
对接公端宽度	.059 in
导线端子端接区域电镀材料	锡
封装数量	4000
工作温度范围	176 °F、-40 – 257 °F
描述	MINI MIC RCPT CONTACT
插座种类	180°
端子传导	0 – 24 A（低功率）
端子制造	冲压成形
端子大小	1.5mm
端子密封类型	单线密封 (SWS)
线径	.75 – 1.5 mm²
绝缘选项	非绝缘
适用的绝缘层直径范围	.067 – .13 in
零件编号	282110-1
Packaging	Reel
Standard Pack Qty	4000
Type	-
Pin or Socket	Socket
Contact Termination	Crimp
Wire Gauge	15-18 AWG
Contact Finish	Tin
Contact Finish Thickness	-

采购与包装

最小订购量	4000
订购倍数	4000
替代包装型号	183025-1、282110-1 (Cut Strip)、282110-1 (Mouser Reel)

合规信息

RoHS状态	RoHS Compliant
REACH状态	REACH not applicable
湿敏等级	1 (Unlimited)
ECCN	EAR99
HTSUS编码	8536.90.4000
CNHTS	8536901100
TARIC	8536901000
CAHTS	8536900020
USHTS	8536904000
JPHTS	853690000
MXHTS	8536902800
BRHTS	85389090
Country of Origin	Brazil
Assembly Country of Origin	Not available
Country of Diffusion	Not available

其他信息

产地	西班牙/ESP批量参考批次：
品名	盘装端子

参数来自已配置的数据源，仅供选型参考；订购前请以制造商最新资料为准。
