产品资料

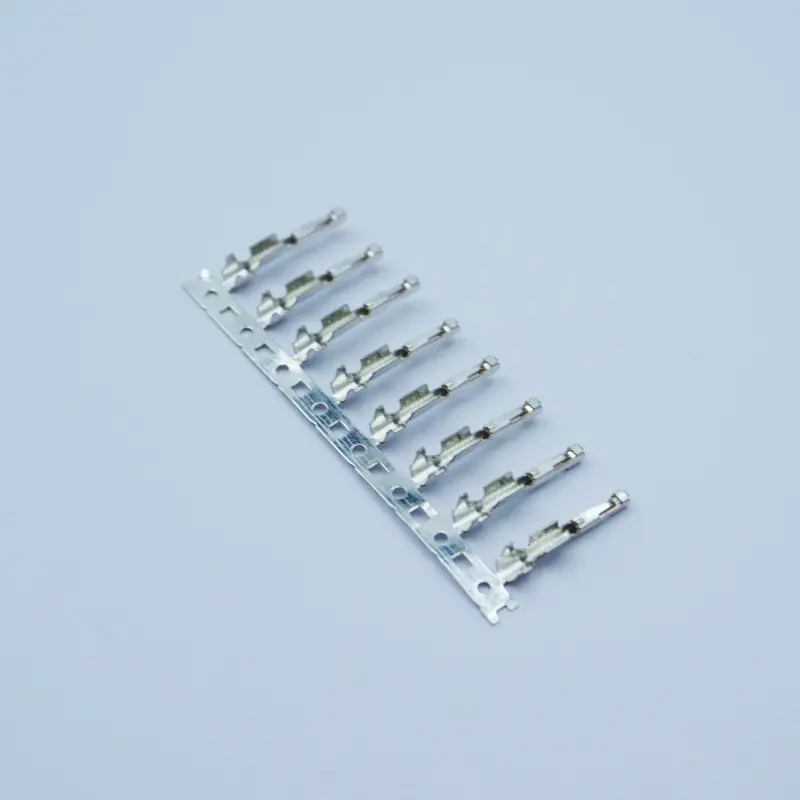

ZE05-2022SCF
ZE05-2022SCF 是 Hirose Connector 的 Wire-to-Board产品。本页汇总官方技术资料、贸易合规、包装和国内供货信息。
品牌
Hirose Connector
制造商
Hirose Connector
产品类别
Wire-to-Board
技术参数
| 包装方式 | 卷盘 |
|---|---|
| 品牌归属地 | 国际 |
| 端接方法 | 压接 |
| 系列 | ZE05 |
| 线径-mm² | 0.3mm²、0.5mm² |
| 线规-AWG | 22、20 |
| 触头镀层 | 锡 |
| 镀层厚度 | 1μm |
| 额定电流 | 2A |
| 包装数量 | 10000PCS |
| 工作温度范围 | 125℃、-40℃ |
| 接触电阻 | 10.0mΩMax. |
| 插拔次数 | 30 |
| 连接器类型 | 端子 |
| 适合电线类型 | 离散线 |
| 重量 | 0.09g |
| 额定电压 | AC60.0V、DC60.0V |
| Packaging | Reel |
| Standard Pack Qty | 10000 |
| 单位重量（kg） | 9e-05 |
| Connector Type | Contact |
| Cable Assembly | No |
| Rated Current | 2.0 A |
| Rated Voltage ( A C) | AC 60.0 V |
| Rated Voltage ( D C) | DC 60.0 V |
| Mating/ Unmating Cycles | 30 |
| Contact Plating | Tin |
| Plating Thickness | 1.0 μm |
| Wire Termination Method | Crimping |
| Recommended Wire Type | Discrete wire |
| Recommended Min. Wire Size ( A W G) | 22 |
| Recommended Max. Wire Size ( A W G) | 20 |
| Recommended Min. Wire Size (Mm²) | 0.3 mm² |
| Recommended Max. Wire Size (Mm²) | 0.5 mm² |
| Operating Temperature Max. | 125 ℃ |
| Operating Temperature Min. | -40 ℃ |
| Ro H S ( E U)2015/863 | Conforming |
| S V H C | 35th Non-Contained |
| Contact Resistance | 10.0 mΩ Max. |
| Packaging Type | Reel |
采购与包装
| 最小订购量 | 1 |
|---|---|
| 订购倍数 | 1 |
| 工厂库存 | 0 |
合规信息
| CNHTS | 8536901100 |
|---|---|
| CAHTS | 8536900020 |
| USHTS | 8536904000 |
| JPHTS | 853690000 |
| TARIC | 8536901000 |
| MXHTS | 8536902800 |
| ECCN | EAR99 |
| Country of Origin | Japan |
| Assembly Country of Origin | Not available |
| Country of Diffusion | Not available |
| RoHS状态 | RoHS Compliant |
其他信息
| 产品状态 | 在产 |
|---|
参数来自已配置的数据源，仅供选型参考；订购前请以制造商最新资料为准。
