产品资料

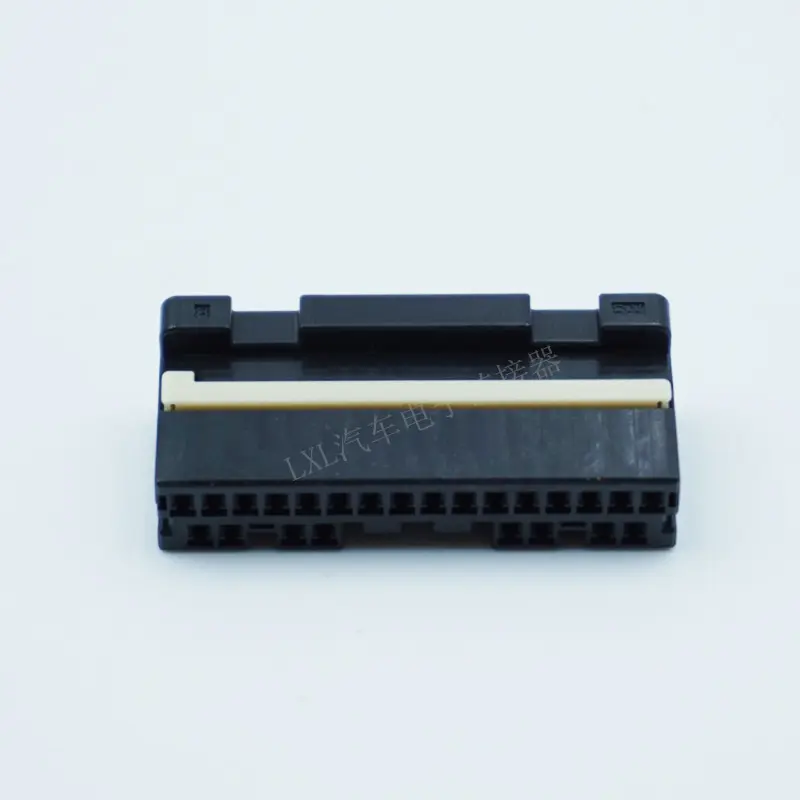

ZE05-24DS-HU/R
ZE05-24DS-HU/R 是 Hirose Connector 的 Wire-to-Board产品。本页汇总官方技术资料、贸易合规、包装和国内供货信息。
品牌
Hirose Connector
制造商
Hirose Connector
产品类别
Wire-to-Board
技术参数
| 包装方式 | 托盘 |
|---|---|
| 品牌归属地 | 国际 |
| 端接方法 | 压接 |
| 系列 | ZE05 |
| 针位数 | 24 |
| (嵌合部分)列数 | 2 |
| 包装数量 | 210PCS |
| 外壳颜色 | 黑色 |
| 屏蔽功能 | 无 |
| 工作温度范围 | 125℃、-40℃ |
| 开口方向 | 笔直 |
| 开口间距 | 2.0mm |
| 接触电阻 | 10.0mΩMax. |
| 插拔次数 | 30 |
| 线径-mm² | 0.3mm²、0.5mm² |
| 线规-AWG | 22、20 |
| 耐电压 | 1000VMax. |
| 连接器宽度(纵向) | 15.3mm |
| 连接器类型 | 插头 |
| 连接器长度(间距方向) | 33.6mm |
| 连接器高度 | 10.2mm |
| 适合电线类型 | 离散线 |
| 重量 | 3.31g |
| 锁定方式 | 插销锁扣 |
| 额定电压(AC) | AC60.0V |
| 额定电压(DC) | DC60.0V |
| 额定电流 | 2.0A |
| Packaging | Tray |
| Standard Pack Qty | 210 |
| Connector Type | Plug |
| Cable Assembly | No |
| Safety Standards | UL, C-UL/CSA |
| Number Of Positions | 24 |
| Rated Current | 2.0 A |
| Rated Voltage ( A C) | AC 60.0 V |
| Rated Voltage ( D C) | DC 60.0 V |
| Number Of Rows ( Interface) | 2 |
| Contact Pitch | 2.0 mm |
| Connector Length | 33.6 mm |
| Connector Width | 15.3 mm |
采购与包装
| 最小订购量 | 1 |
|---|---|
| 订购倍数 | 1 |
| 工厂库存 | 0 |
合规信息
| CNHTS | 8547200000 |
|---|---|
| USHTS | 8538906000 |
| JPHTS | 853890000 |
| MXHTS | 8538900100 |
| BRHTS | 85389090 |
| ECCN | EAR99 |
| Country of Origin | Japan |
| Assembly Country of Origin | Not available |
| Country of Diffusion | Japan |
| RoHS状态 | RoHS Compliant |
其他信息
| 产品状态 | 在产 |
|---|
参数来自已配置的数据源，仅供选型参考；订购前请以制造商最新资料为准。
