产品资料

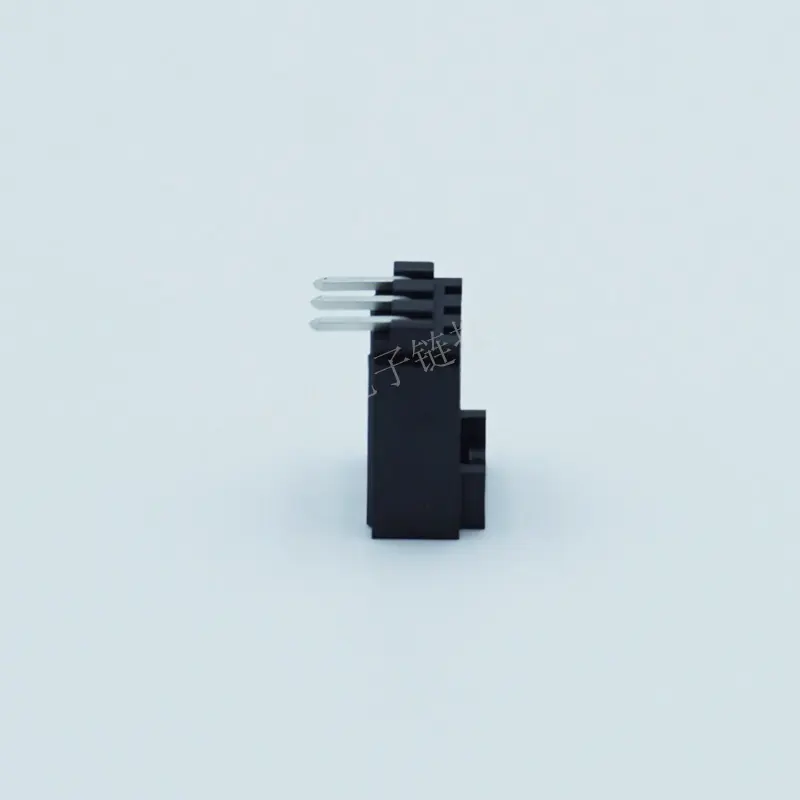

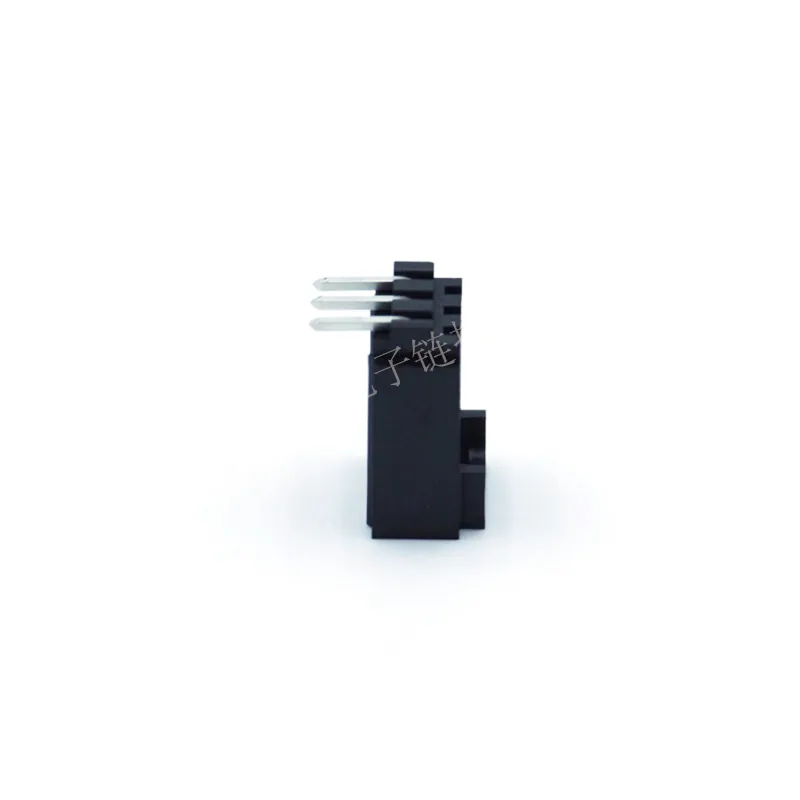

70553-0002
70553-0002 是 Molex 的 Products>Connectors>PCB / Wire Connectors>PCB Headers and Receptacles产品。适用信息：Wire-to-Board。本页汇总官方技术资料、贸易合规、包装和国内供货信息。
品牌
Molex
制造商
Molex
产品类别
Products>Connectors>PCB / Wire Connectors>PCB Headers and Receptacles
技术参数
| 产品状态 | 在售 |
|---|---|
| 产品间距 | 2.54mm |
| 包装方式 | 管 |
| 品牌归属地 | 国际 |
| 排数 | 1 |
| 方向 | 90° |
| 焊接温度(最大值) | 260℃ |
| 端接方法 | 通孔 |
| 系列 | 70553、70553 |
| 触头镀层 | 金 |
| 针位数 | 3 |
| 镀层厚度 | 0.381μm |
| 阻燃等级 | UL94 V-0 |
| 额定电压 | 250V |
| 额定电流 | 3A |
| PC 焊脚长度 | 3.30mm |
| PCB 保持力 | None |
| PCB 定位器 | No |
| 一级应用 | Connected Home,Telecommunications / Networking |
| 二级应用 | Wire-to-Wire Connectors, Wire-to-Board Connectors |
| 产品名称 | SL |
| 产品系列 | SL Modular Connectors |
| 元件类型 | PCB Header |
| 可堆叠的 | No |
| 可配插产品指南 | Yes |
| 回路数（已载入） | 3 |
| 工作温度范围 | -40° to +105°C |
| 应用 | Signal, Wire-to-Board |
| 推荐的 PCB 厚度 | 1.60mm |
| 断开 | No |
| 无铅 | WAVE |
| 最多次数耐用性(插拔次数) | 50 |
| 最大周期 | 1 |
| 有护墙的 | Fully |
| 有极性的插配件 | Yes |
| 树脂材料 | High Temperature Thermoplastic |
| 树脂颜色 | Black |
| 焊接最大时间 | 3 |
| 相关系列 | 70066, 70400, 70430 |
| 端接最薄镀层 | 1.905µm |
采购与包装
| 最小订购量 | 1 |
|---|---|
| 订购倍数 | 1 |
| 工厂库存 | 0 |
| 包装类型 | Tube |
合规信息
| CNHTS | 8536901100 |
|---|---|
| TARIC | 8536693000 |
| CAHTS | 8536690020 |
| USHTS | 8536694040 |
| JPHTS | 853669000 |
| KRHTS | 8536691000 |
| MXHTS | 8536699999 |
| BRHTS | 85366990 |
| ECCN | EAR99 |
| Country of Origin | Malaysia |
| Assembly Country of Origin | Not available |
| Country of Diffusion | Not available |
| RoHS状态 | RoHS Compliant |
| GADSL/IMDS | Compliant with Exemption 44; 34; 33 |
| China RoHS | Green Image per SJ/T 11365-2006 |
| EU ELV | Not Relevant |
| Low-Halogen Status | Not Low-Halogen per IEC 61249-2-21 |
| Prop65 | Compliant per California Proposition 65 |
| REACH SVHC | Not Contained per D(2025)7771-DC (04 Feb 2026) |
| EU RoHS | Compliant per EU 2015/863 |
| CSA | LR19980 |
| UL | E29179 |
配套关系
| 配接系列 | 70066 - SL Single Row Crimp Housings and CPA Retainers、70400 - SL Single Row Female Insulation Displacement Connector Assemblies、70430 - SL Single Row Female Receptacles |
|---|
其他信息
| 原产国 | HK,JP,MY,US |
|---|
参数来自已配置的数据源，仅供选型参考；订购前请以制造商最新资料为准。
